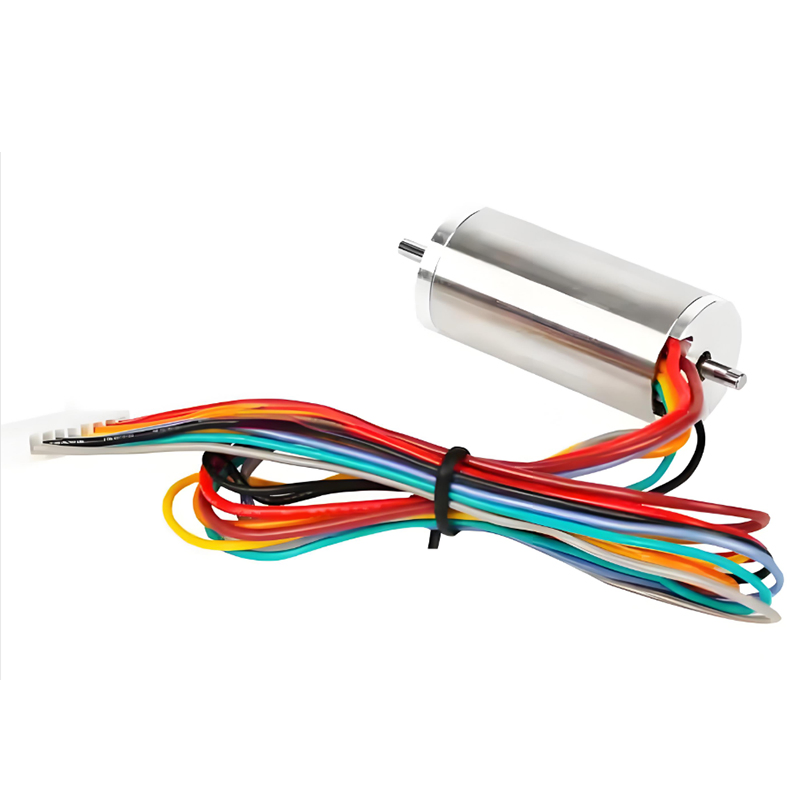

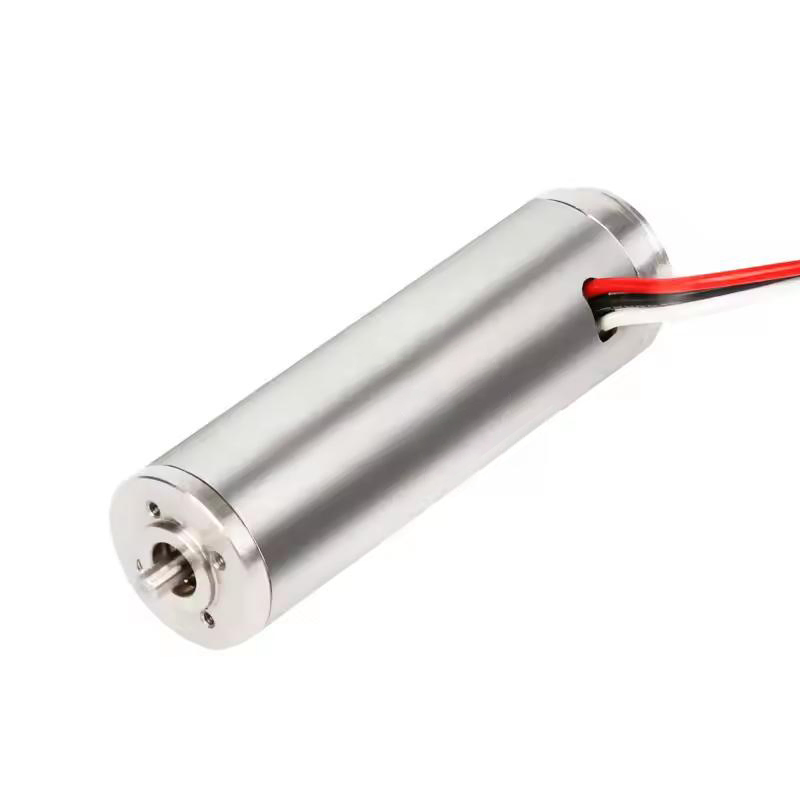

Puntos de diseño de motores sin ranuras para el respirador y la pinza eléctrica

1 / 5

Puntos de diseño de motores sin ranuras para el respirador y la pinza eléctrica

Personalización:	Disponible
Aplicación:	Universal, Industrial, Electrodomésticos, Coche, Herramientas Eléctricas, bomba micro
Velocidad de funcionamiento:	Velocidad Alta

Enviar consulta

Descripción del Producto

Visión General
Parámetros del producto
Dibujo de esquema

Información Básica

No. de Modelo.CNEC2845 / CNEC2854 / CNEC2864

FunciónControl de, Conducir

Protección de la carcasaTipo de protección

Número de polos2

Estructura y principiosin Cepillo

TipoZ2

CertificaciónISO9001, CCC

Longitud de serie45mm 54mm 64mm

Señal de seriesalón; salón; salón

cnec2845 Rango Voltaje10~14 22~26 32~38 V

cnec2845 Nominal V12 24 30 V

cnec2845 Salida W22.5 22.7 22.9 W

cnec2845 Par m.Nm18 18 18 m.Nm

cnec2845 Velocidad rpm12200 12300 12400 rpm

cnec2854 Rango10~14 22~26 32~38 V

cnec2854 Nominal V12 24 36 V

cnec2854 Salida W23.7 25.2 24.4 W

cnec2854 Par m.Nm35 35 35 m.Nm

cnec2854 Velocidad rpm6600 7000 6800 rpm

cnec2864 Rango10~14 22~26 32~38 V

cnec2864 Nominal V12; 14; 36 V

cnec2864 Salida W34.4 34.9 35.9 W

Paquete de Transportecaja de cartón

Especificaciónmetal precioso / aleación / plástico

Capacidad de Producción50000pieces/año

Descripción de Producto

Puntos de diseño de motores sin inclinación
Al diseñar un motor sin ranuras, es necesario considerar el método de fijación del devanado del estator, el material del núcleo y el sistema de refrigeración. El diseño del devanado del estator afecta a la eficiencia y generación de calor del motor, y la elección del material del núcleo afecta al rendimiento del motor. El diseño del sistema de refrigeración debe garantizar el funcionamiento estable del motor con carga alta.

⚙ Configuración personalizada

Si desea obtener más información sobre cómo el motor puede ajustarse a sus especificaciones y aplicaciones, póngase en contacto con nosotros.

Características

Alta eficiencia
Respuesta rápida y transmisión estable, sin código de cadena
Pequeño tamaño y ligero
Instalación fácil y mantenimiento gratuito

Aplicaciones

Herramientas eléctricas y robot
Control industrial
Maquinaria de llenado, aviones
Ventilador y ventilador y asiento eléctrico
Equipo médico

Opcional

Eje de salida
Conector
Cable de conexión
Orificio de montaje
Velocidad de trabajo

Parámetros del producto

Imagen de especificación de la serie CNEC-28
MOTOR		Voltaje		SALIDA			UTALAD
Tipo	Longitud mm	Rango de operación	Nominal V	Salida Clasificación W	Clasificado par m.Nm	Clasificación velocidad rpm	Señal
CNEC2845	45mm	10~14	12	22,5	18	12200	Sala
		22~26	24	22,7	18	12300
		32~38	30	22,9	18	12400
CNEC2854	54mm	10~14	12	23,7	35	6600	Sala
		22~26	24	25,2	35	7000
		32~38	36	24,4	35	6800
CNEC2864	64mm	10~14	12	34,4	50	6700	Sala
		22~26	14	34,9	50	6800
		32~38	36	35,9	50	7000

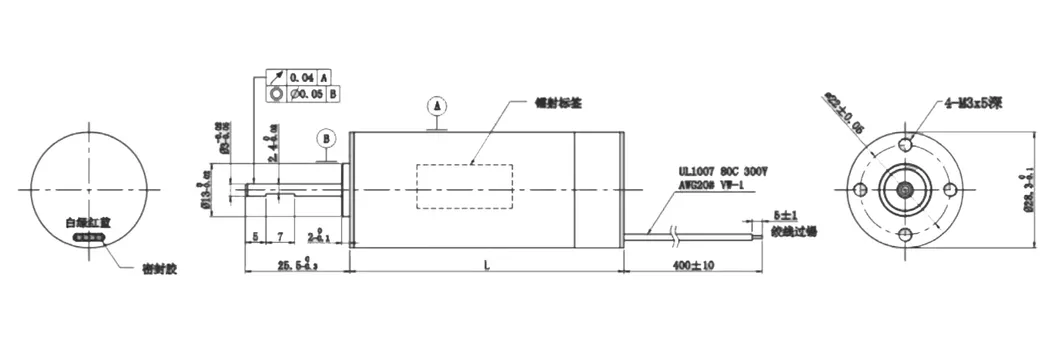

Dibujo de esquema

Preguntas Frecuentes (FAQ)

1. ¿Qué es un motor sin ranuras (slotless) y cuáles son sus ventajas?

Un motor sin ranuras elimina los dientes del núcleo de hierro en el estator. Esto elimina el efecto de "cogging" (par de retención), permitiendo una rotación sumamente suave, menor ruido, menor vibración y un rendimiento superior en aplicaciones de alta velocidad y precisión.

2. ¿En qué aplicaciones son ideales los motores de la serie CNEC28?

Son ideales para herramientas eléctricas portátiles, robótica avanzada, sistemas de control industrial, maquinaria médica de precisión (como respiradores), equipos de dosificación/llenado y actuadores aeroespaciales ligeros.

3. ¿Qué opciones de personalización ofrecen para estos motores?

Ofrecemos modificaciones personalizadas en el eje de salida (longitud, forma), tipos de conectores, especificaciones del cableado, configuraciones de los orificios de montaje y ajustes específicos en el rango de velocidad y voltaje operativo.

4. ¿Cuáles son los voltajes de funcionamiento estándar de la serie CNEC-28?

La serie cuenta con distintos rangos de operación de 10V a 38V, con voltajes nominales estándar de 12V, 24V, 30V y 36V, adaptándose a diversas fuentes de alimentación industriales y portátiles.

5. ¿Qué tipo de señal y control de retroalimentación integran estos motores?

Están equipados con sensores de efecto Hall ("salón") integrados para un control de posición preciso y estable del motor sin escobillas, garantizando una respuesta de conducción rápida y sin errores.

6. ¿Qué certificaciones avalan el rendimiento y la calidad de la serie?

Todos los productos se fabrican bajo estrictos procesos de control de calidad certificados bajo las normas internacionales ISO9001 y cuentan con la homologación CCC para una máxima fiabilidad de operación.
