Motor de engranaje armónico compacto de alta precisión para robótica

Visión General

Información Básica

No. de Modelo. HMCG-I

Instalación Tipo horizontal

Diseño Coaxial

Forma Gear engranaje cilíndrico

Paso Un solo paso

Tipo Reductor

número de modelo hmcg-i

modelo 14-40

relación de reducción 50-120

escenario de aplicación aeroespacial

campo de aplicación robot industrial

Paquete de Transporte embalaje de cartón de espuma

Origen Shenzhen

Código del HS 84834020

Capacidad de Producción 150, 000 por año

Descripción de Producto

Reductor armónico serie HMCG-I

Presentamos el reductor armónico de la serie HMCG-I. Diseñado para equipos aeroespaciales, robóticos, semiconductores, inspección de potencia y automatización.

Experimente la potencia de la transmisión armónica de engranajes

Descubra el modo de transmisión de vanguardia inventado por C.W. Musser en 1955. La serie HMCG-I utiliza deformación elástica para el movimiento y la transmisión de potencia, sustituyendo los componentes rígidos tradicionales por flexibilidad para una funcionalidad mejorada.

Desata el principio de desaceleración

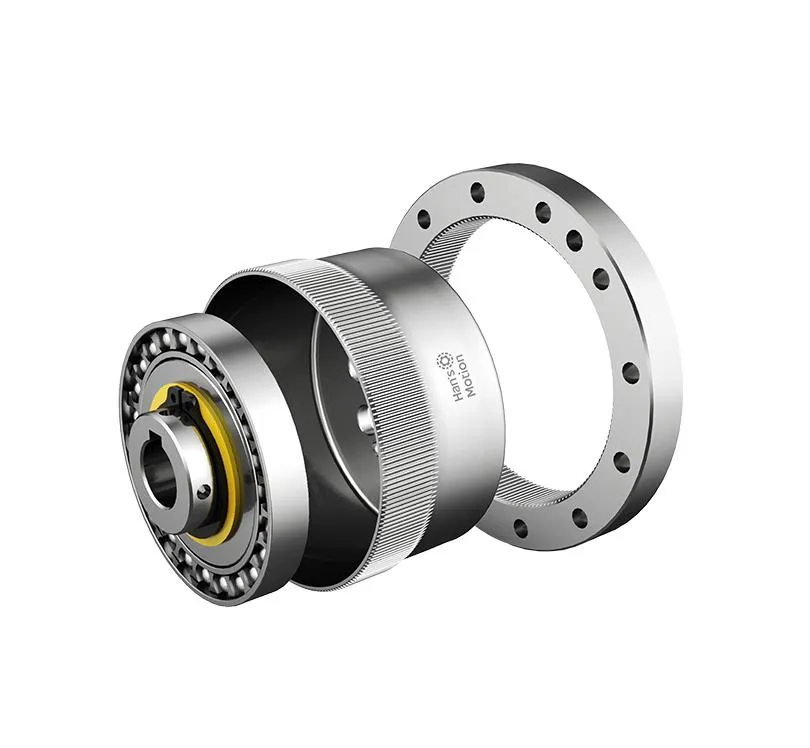

Aproveche la potencia del principio de desaceleración con el reductor armónico de la serie HMCG-I. La rueda flexible, la rueda rígida y el generador de ondas funcionan de forma conjunta para una transmisión de movimiento precisa y eficaz.

Especificaciones del producto

Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico

¡Actualícese al futuro de la precisión y la eficiencia!

Presentamos el robot industrial Ultra-Thin Series Hmcg Harmonic Precision Reducer. Este producto de vanguardia está diseñado para industrias como maquinaria, maquinaria agrícola, automóviles y robots.

Características principales:

Superficie de dientes endurecida para una mayor durabilidad
Tipo de instalación horizontal para una configuración sencilla

Ventajas:

Experimente el futuro de la precisión y la eficiencia con el reductor armónico de la serie HMCG-I. ¡actualiza tus operaciones hoy mismo!

Parámetros del producto

Modelo	Relación de reducción	Par nominal a la entrada 2000r/min	Par máximo admisible en arranque/parada	Valor máximo admisible del par de apriete de carga	par máximo admisible instantáneo	Permssibie max.input velocidad de rotación	Velocidad de rotación admisible de ave.input	Juego (arco seg)	Precisión de transmisión (arco seg.)
Modelo	Relación de reducción	Nm	Nm	Nm	Nm	r/min	r/min	≤	≤
14	50	7	23	9	46	8000	3500	20	90
	80	10	30	14	51			20	90
	100	10	36	14	70			10	90
17	50	21	44	34	91	7000	3500	20	90
	80	29	56	35	113			20	90
	100	31	70	51	143			10	90
20	50	33	73	44	127	6000	3500	20	60
	80	44	96	61	165			20	60
	100	52	107	64	191			10	60
	120	52	113	64	161			10	60
25	50	51	127	72	242	5500	3500	20	60
	80	82	178	113	332			20	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	20	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
40	50	178	523	255	892	4000	3000	10	60
	80	268	675	369	1270			10	60
	100	345	738	484	1400			10	60
	120	382	802	586	1530			10	60

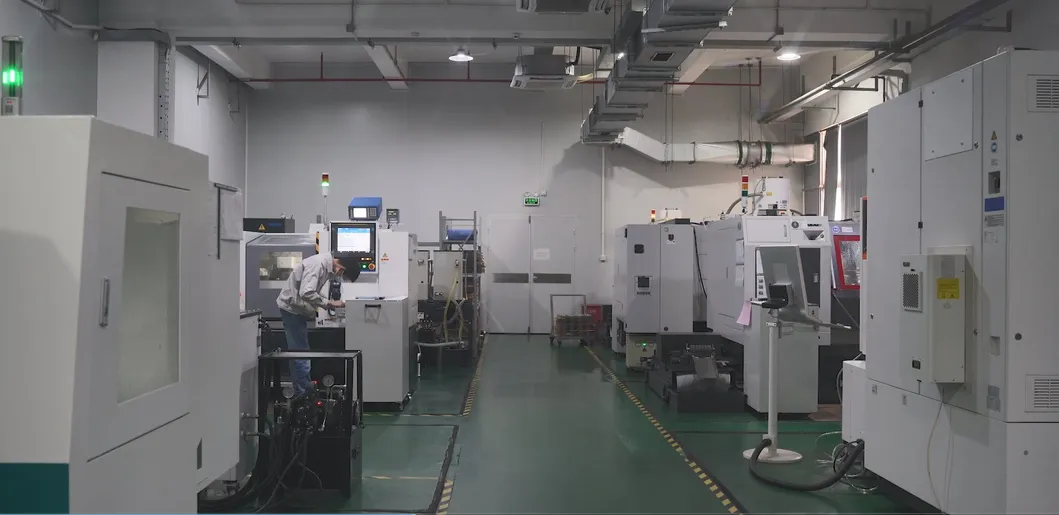

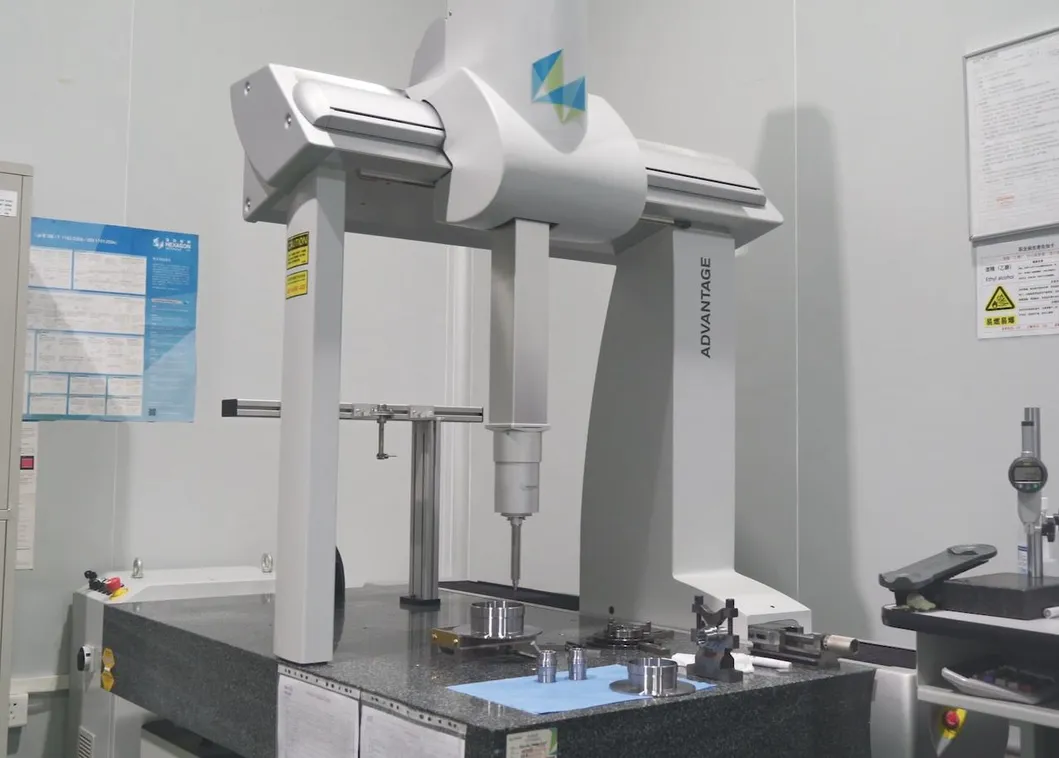

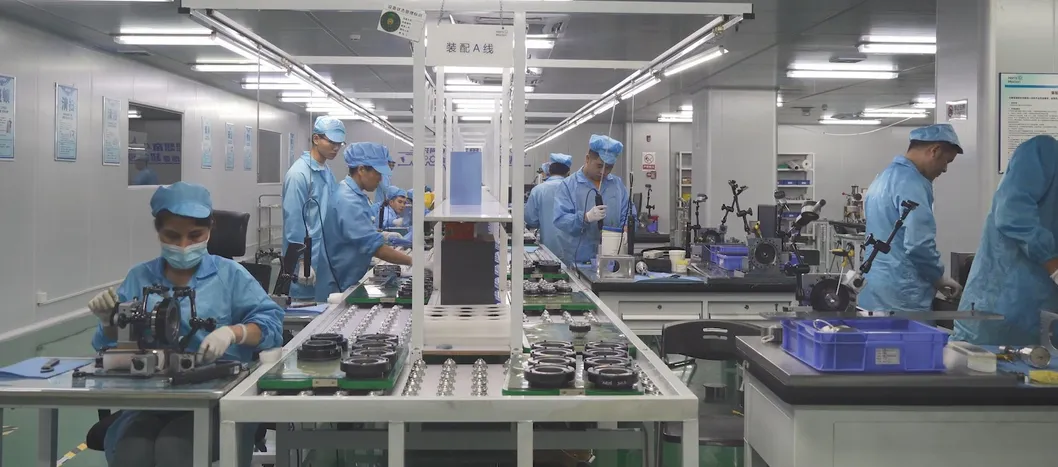

Perfil de la empresa

Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico

Presentamos el reductor de precisión Hmcg Harmonic de la serie Ultra-Thin de Robot Industrial. Revolucione su maquinaria con esta tecnología de vanguardia diseñada para proporcionar un rendimiento y una fiabilidad inigualables.

Con una superficie de dientes endurecida, este reductor de precisión garantiza durabilidad y longevidad, lo que lo hace perfecto para diversas aplicaciones, como maquinaria agrícola, coches y robots. Su diseño de instalación horizontal permite una fácil integración en los sistemas existentes, ahorrando tiempo y esfuerzo.

Experimente la potencia de este reductor armónico ultra fino con capacidades excepcionales de reducción de velocidad. Su avanzada tecnología de caja de cambios garantiza un funcionamiento suave y preciso, ideal para máquinas herramientas CNC, maquinaria de embalaje, maquinaria de impresión, equipos de automatización, robots conjuntos, Equipo médico, AGV, y más.

Mejore su maquinaria con el reductor de precisión armónica Hmcg de la serie Ultra-Thin Robot Industrial y consiga nuevos niveles de eficiencia y productividad.

Motor de engranaje armónico compacto de alta precisión para robótica

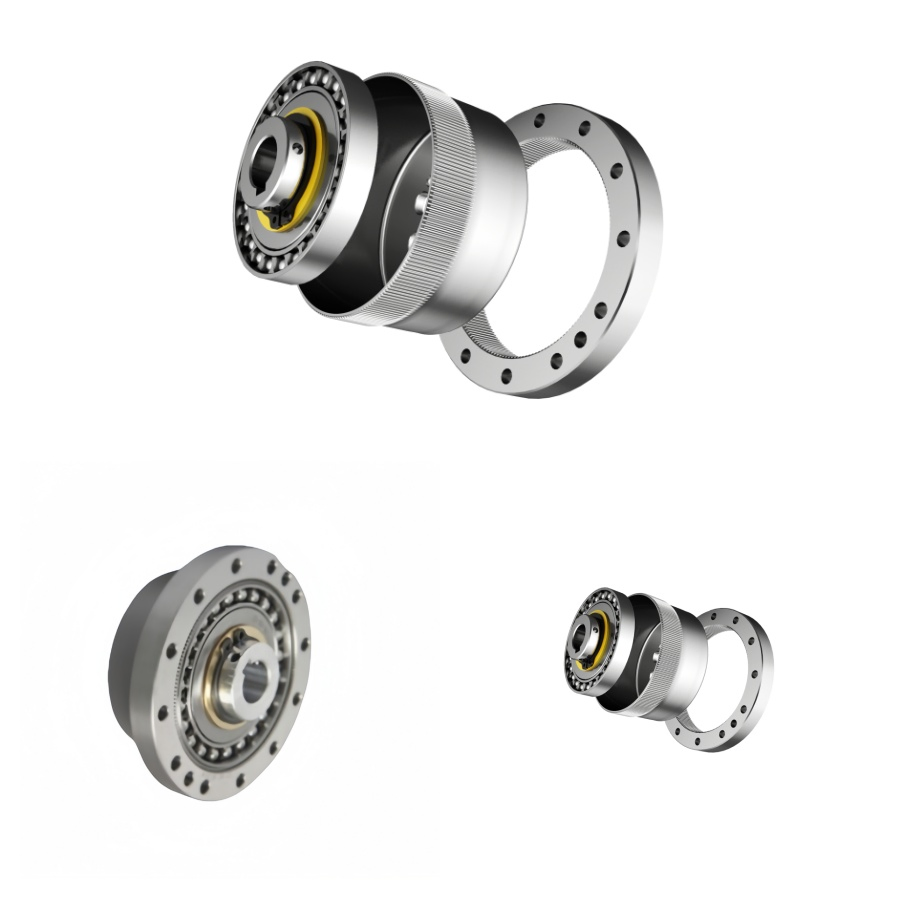

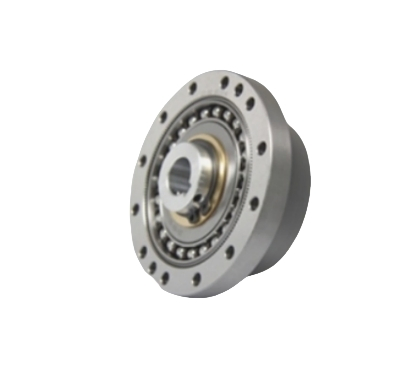

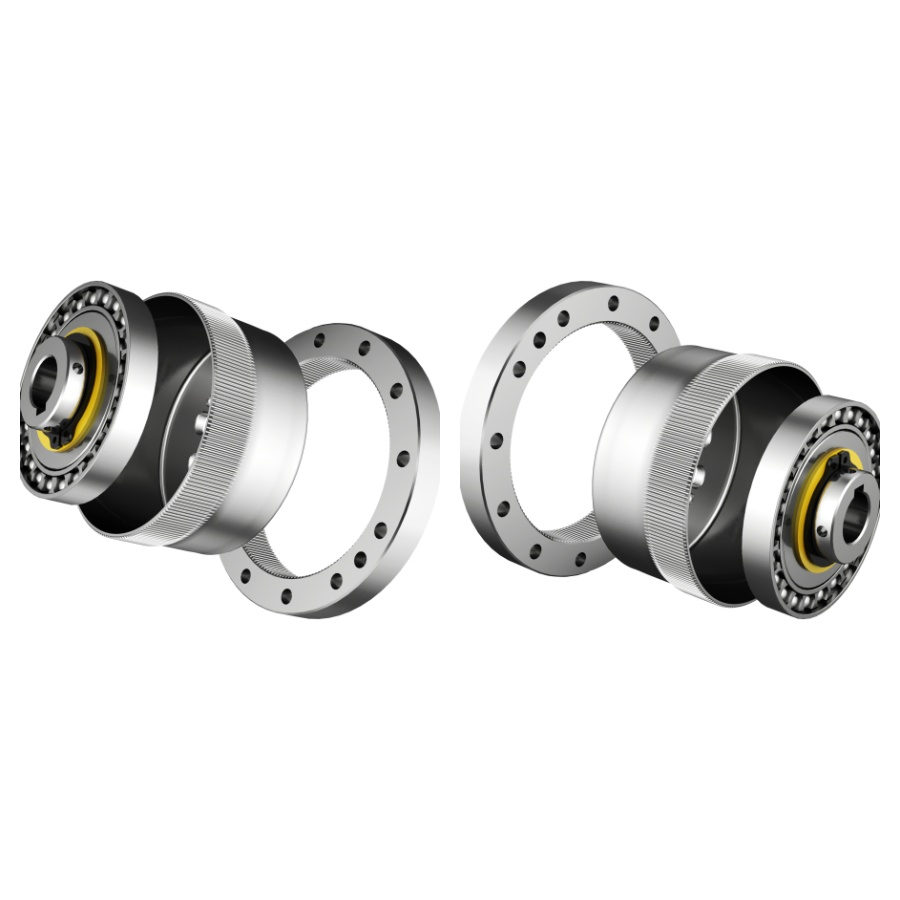

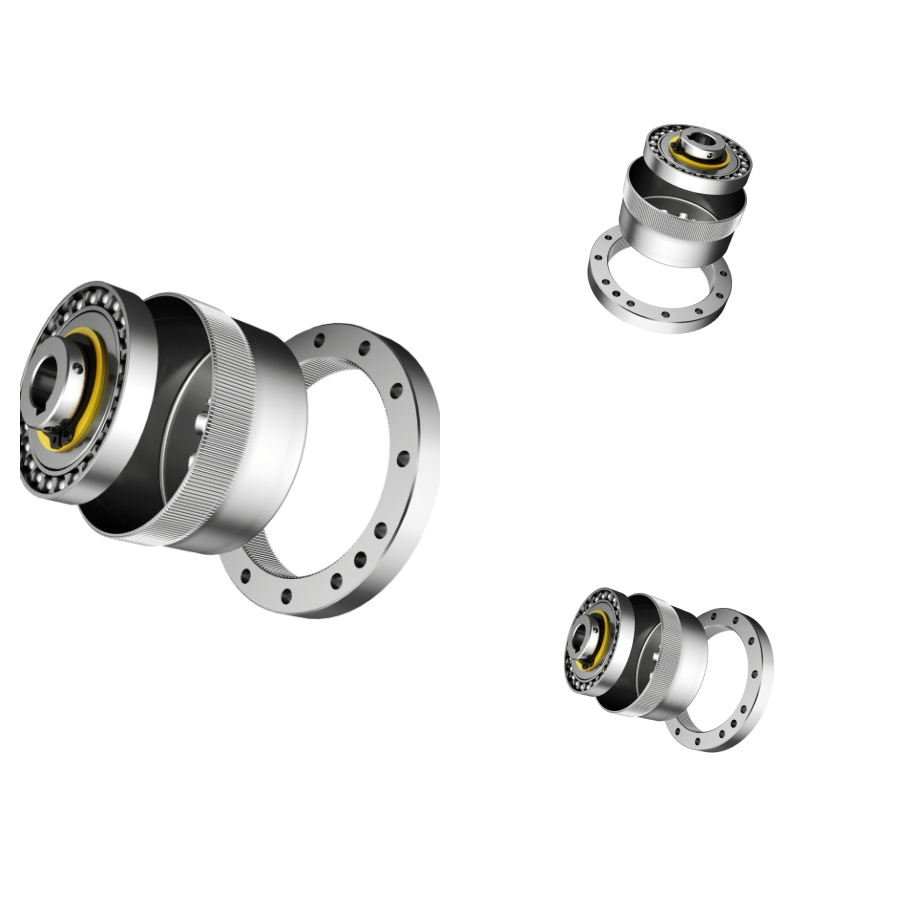

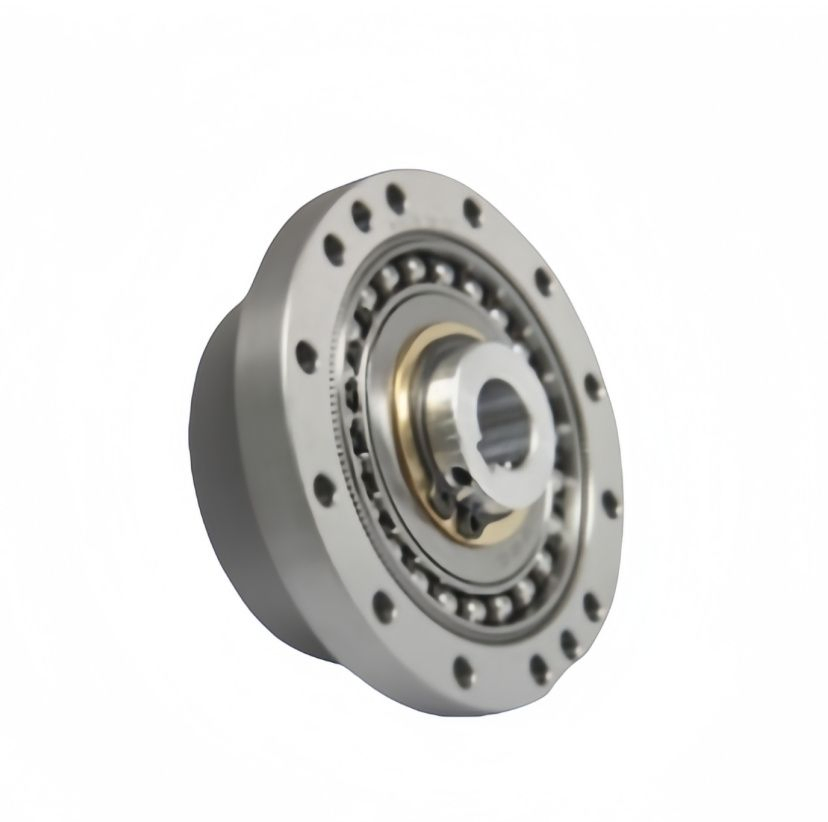

Fotos detalladas

PREGUNTAS FRECUENTES

¿Para qué aplicaciones está diseñado el reductor armónico de la serie HMCG-I?

Está especialmente diseñado para su uso en equipos aeroespaciales, robótica, semiconductores, inspección de potencia y sistemas de automatización industrial.

¿Cuál es la ventaja de la transmisión armónica de engranajes frente a los sistemas tradicionales?

Utiliza la deformación elástica de componentes para la transmisión de movimiento y potencia, sustituyendo los componentes rígidos tradicionales, lo que resulta en un movimiento más suave, ligero y altamente preciso.

¿Cuáles son las características principales de la serie de reductores de precisión Hmcg?

Cuenta con una superficie de dientes endurecida para una mayor durabilidad y resistencia al desgaste, y está diseñado para una instalación de tipo horizontal que facilita su montaje.

¿Qué componentes forman el principio de desaceleración del reductor armónico HMCG-I?

El principio de desaceleración se basa en el trabajo conjunto de tres componentes clave: la rueda flexible (flexspline), la rueda rígida (circular spline) y el generador de ondas.

¿En qué otros campos industriales se puede integrar este reductor ultradelgado?

Es ideal para máquinas herramientas CNC, maquinaria de embalaje, maquinaria de impresión, robots de articulación conjunta, dispositivos médicos, vehículos de guiado automático (AGV) y maquinaria agrícola.
