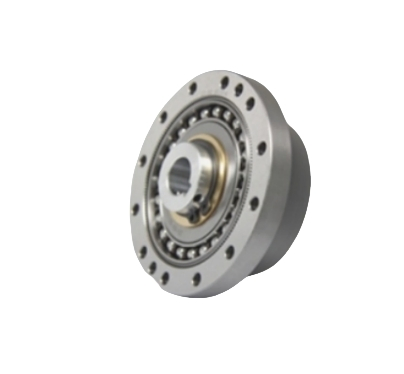

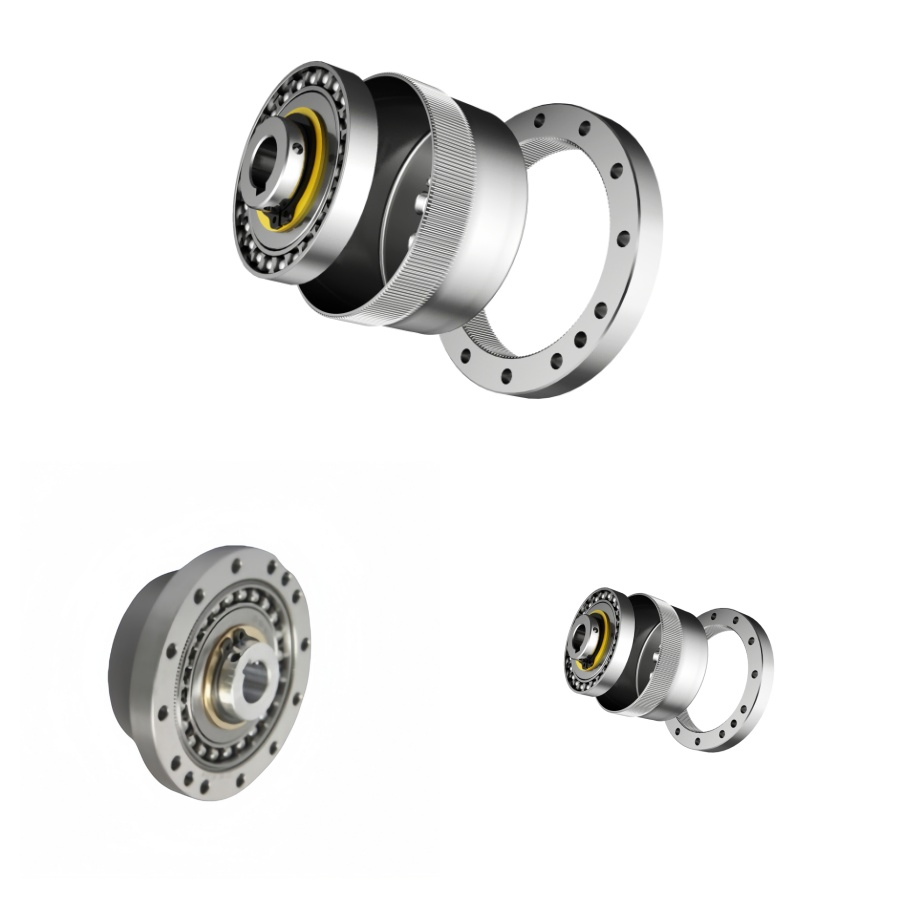

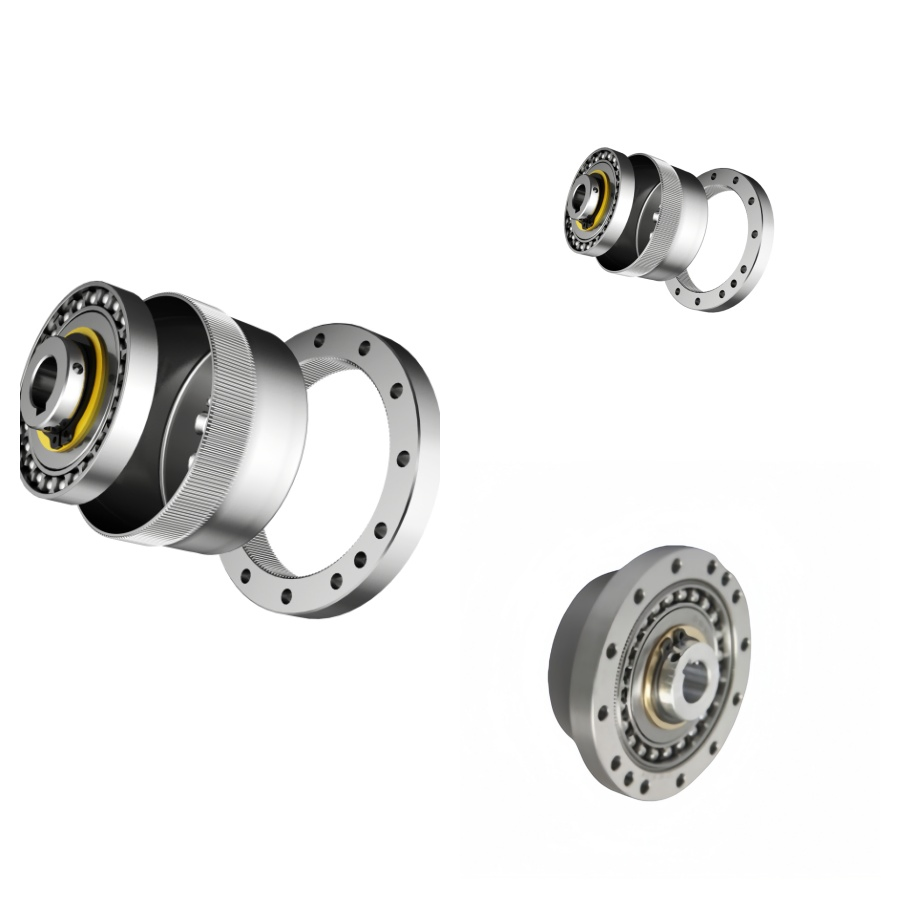

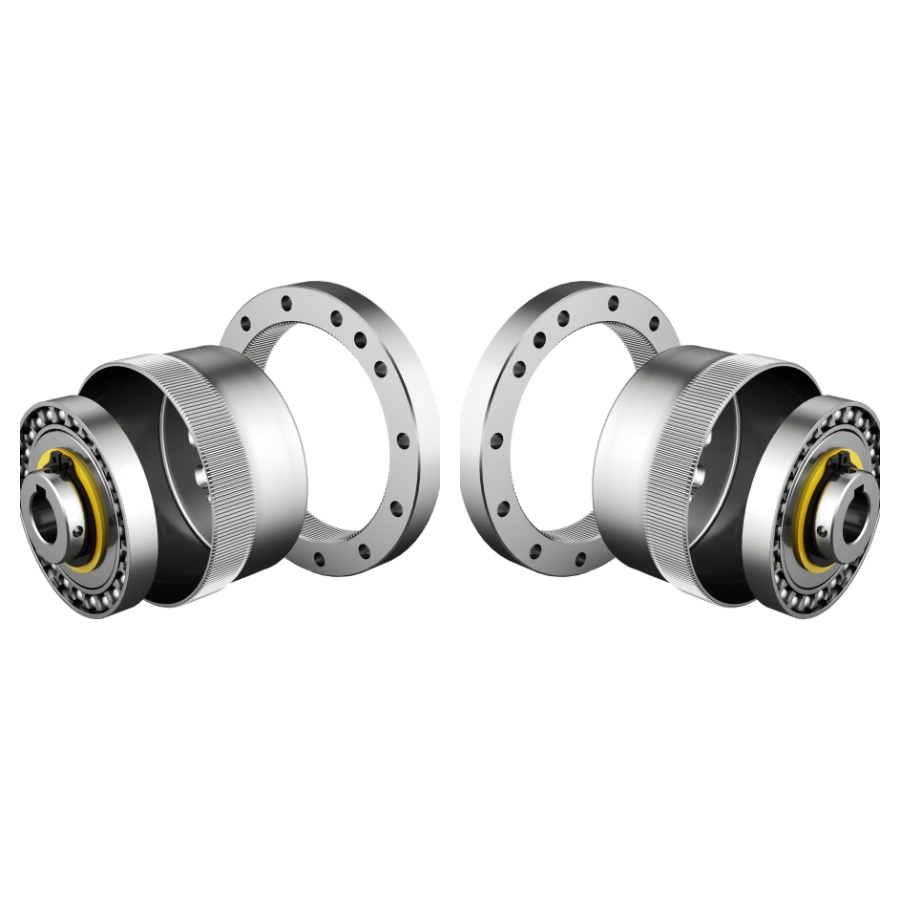

Reductor armónico serie HMCG-I.
Presentamos el reductor armónico de la serie HMCG-I. Diseñado para equipos aeroespaciales, robóticos, semiconductores, inspección de potencia y automatización.
Descubra el modo de transmisión de vanguardia inventado por C.W. Musser en 1955. La serie HMCG-I utiliza deformación elástica para el movimiento y la transmisión de potencia, sustituyendo los componentes rígidos tradicionales por flexibilidad para una funcionalidad mejorada.

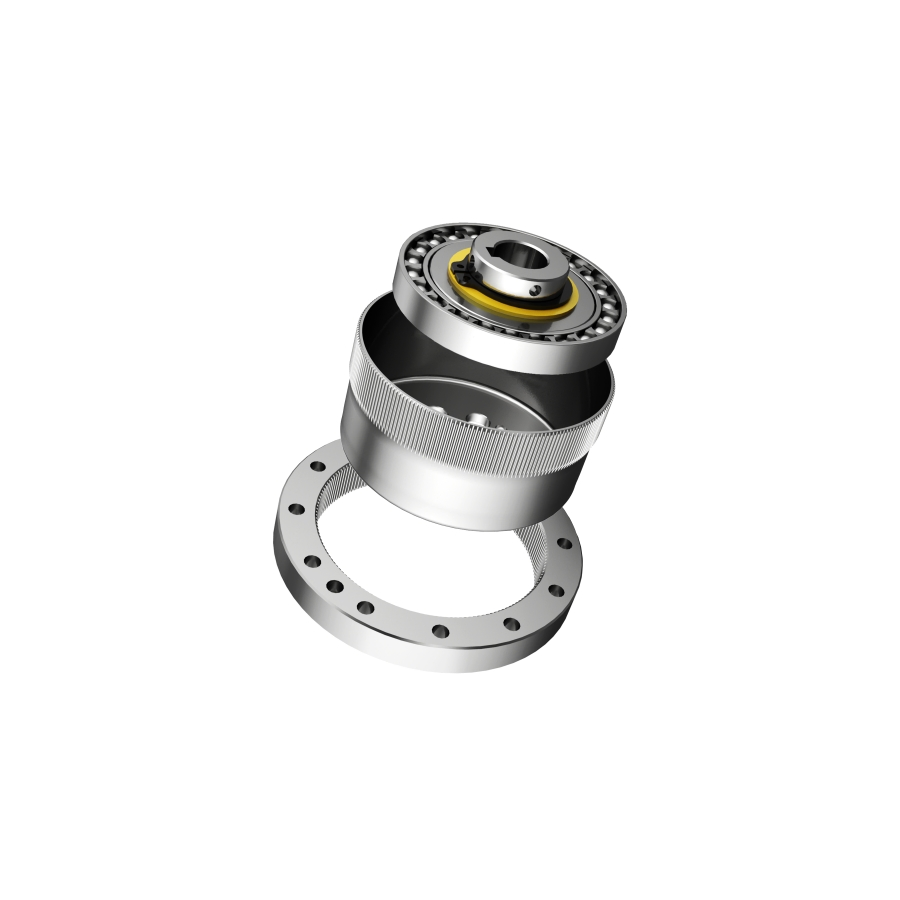

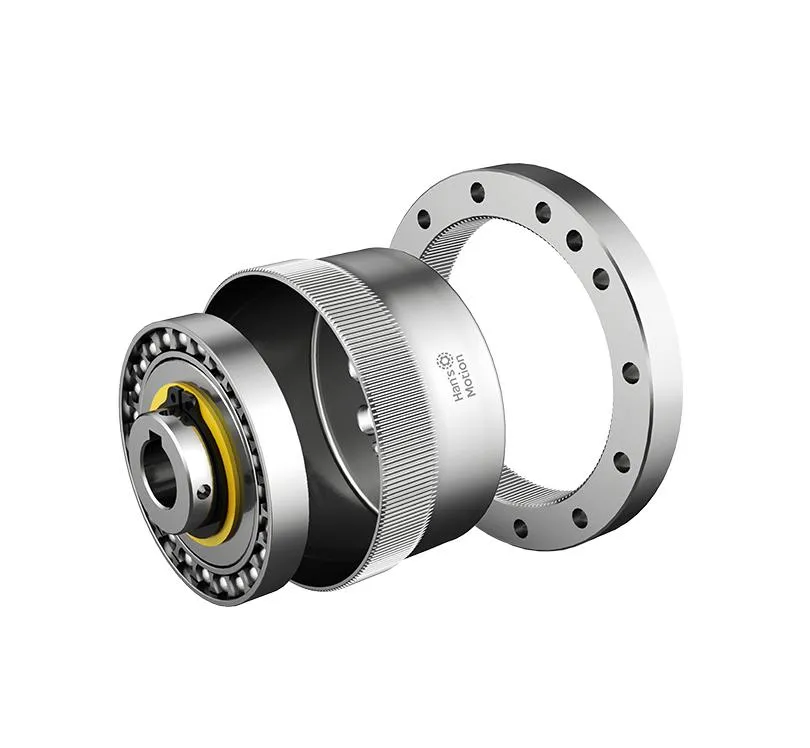

Aproveche la potencia del principio de desaceleración con el reductor armónico de la serie HMCG-I. La rueda flexible, la rueda rígida y el generador de ondas funcionan de forma conjunta para una transmisión de movimiento precisa y eficaz.
Nombre del producto: Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico
Industrias aplicables: Maquinaria, maquinaria agrícola, coche, robot
Superficie de diente endurecido: Sí
Tipo de instalación: Horizontal Tipo
¡Actualícese al futuro de la precisión y la eficiencia hoy con el reductor armónico de la serie HMCG-I!
| Modelo | Relación de reducción | Par nominal a la entrada 2000r/min | Par máximo admisible en arranque/parada | Valor máximo admisible del par de apriete de carga | Par máximo admisible instantáneo | Velocidad de rotación máxima admisible de entrada | Velocidad de rotación media admisible de entrada | Juego (arco seg) | Precisión de transmisión (arco seg.) |
|---|---|---|---|---|---|---|---|---|---|
| Nm | Nm | Nm | Nm | r/min | r/min | ≤ | ≤ | ||
| 14 | 50 | 7 | 23 | 9 | 46 | 8000 | 3500 | 20 | 90 |
| 80 | 10 | 30 | 14 | 51 | 20 | 90 | |||
| 100 | 10 | 36 | 14 | 70 | 10 | 90 | |||
| 17 | 50 | 21 | 44 | 34 | 91 | 7000 | 3500 | 20 | 90 |
| 80 | 29 | 56 | 35 | 113 | 20 | 90 | |||
| 100 | 31 | 70 | 51 | 143 | 10 | 90 | |||
| 20 | 50 | 33 | 73 | 44 | 127 | 6000 | 3500 | 20 | 60 |
| 80 | 44 | 96 | 61 | 165 | 20 | 60 | |||
| 100 | 52 | 107 | 64 | 191 | 10 | 60 | |||
| 120 | 52 | 113 | 64 | 161 | 10 | 60 | |||
| 25 | 50 | 51 | 127 | 72 | 242 | 5500 | 3500 | 20 | 60 |
| 80 | 82 | 178 | 113 | 332 | 20 | 60 | |||
| 100 | 87 | 204 | 140 | 369 | 10 | 60 | |||
| 120 | 87 | 217 | 140 | 395 | 10 | 60 | |||
| 32 | 50 | 99 | 281 | 140 | 497 | 4500 | 3500 | 20 | 60 |
| 80 | 153 | 395 | 217 | 738 | 10 | 60 | |||
| 100 | 178 | 433 | 281 | 841 | 10 | 60 | |||
| 120 | 178 | 459 | 281 | 892 | 10 | 60 | |||
| 40 | 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 10 | 60 |
| 80 | 268 | 675 | 369 | 1270 | 10 | 60 | |||
| 100 | 345 | 738 | 484 | 1400 | 10 | 60 | |||
| 120 | 382 | 802 | 586 | 1530 | 10 | 60 |
Presentamos el reductor de precisión armónica Hmcg de la serie Ultra-Thin del robot industrial
Revoluciona tu maquinaria con la tecnología de vanguardia del reductor de precisión Hmcg Harmonic de la serie Ultra-Thin de Robot Industrial. Este producto está diseñado para llevar sus componentes de transmisión al siguiente nivel, proporcionando un rendimiento y una fiabilidad inigualables.
Con una superficie de dientes endurecida, este reductor de precisión garantiza la durabilidad y la longevidad, lo que lo hace perfecto para una amplia gama de aplicaciones, como maquinaria, maquinaria agrícola, automóviles y robots. Su diseño de instalación horizontal permite una fácil integración en sus sistemas existentes, ahorrando tiempo y esfuerzo.
Experimente la potencia de este reductor armónico ultra fino, que cuenta con capacidades de reducción de velocidad excepcionales. Su avanzada tecnología de caja de cambios garantiza un funcionamiento suave y preciso, permitiendo un rendimiento perfecto en máquinas herramientas CNC, maquinaria de embalaje, maquinaria de impresión, equipos de automatización, robots conjuntos, equipo médico, AGV, y más.
Mejore su maquinaria con el reductor de precisión armónica Hmcg de la serie Ultra-Thin Robot Industrial y consiga nuevos niveles de eficiencia y productividad.
Es un sistema de transmisión de precisión que utiliza la deformación elástica controlada de una rueda flexible (flexspline) para transmitir potencia y movimiento. Esto permite una alta relación de reducción y precisión en un espacio sumamente compacto.
Es ideal para aplicaciones de alta precisión en robótica industrial, aeroespacial, industria de semiconductores, vehículos autónomos (AGV), maquinaria médica, automatización industrial y máquinas herramientas CNC.
El diseño ultra delgado minimiza el volumen y peso total del reductor, facilitando su integración en articulaciones de robots y sistemas donde el espacio es extremadamente limitado sin sacrificar rigidez ni capacidad de par.
La serie HMCG-I cubre un rango de relaciones de reducción que va desde 50 hasta 120, adaptándose a diferentes necesidades de velocidad y multiplicación de fuerza.
Gracias al tratamiento de endurecimiento superficial de los dientes, el reductor ofrece una excelente resistencia al desgaste mecánico, garantizando un funcionamiento estable y prolongando la vida útil del equipo.
