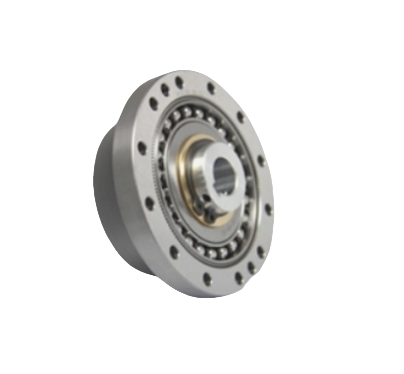

Motor de engranaje compacto de alto par para un rendimiento eficiente

1 / 5

Motor de engranaje compacto de alto par para un rendimiento eficiente

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Visión General

No. de Modelo. HMCG-I

Instalación Tipo horizontal

Diseño Coaxial

Forma Gear engranaje cilíndrico

Paso Un solo paso

Tipo Reductor

número de modelo hmcg-i

modelo 14-40

relación de reducción 50-120

escenario de aplicación aeroespacial

campo de aplicación robot industrial

Paquete de Transporte embalaje de cartón de espuma

Origen Shenzhen

Código del HS 84834020

Capacidad de Producción 150, 000 por año

Descripción del producto

Reductor armónico serie HMCG-I

¡Presentamos el reductor armónico de la serie HMCG-I! Diseñado para equipos aeroespaciales, robóticos, semiconductores, inspección de potencia y automatización.

Experimente la potencia de la transmisión armónica de engranajes

Descubra el modo de transmisión de vanguardia inventado por C.W. Musser en 1955. La serie HMCG-I utiliza deformación elástica para el movimiento y la transmisión de potencia, sustituyendo los componentes rígidos tradicionales por flexibilidad para una funcionalidad mejorada.

Desata el principio de desaceleración

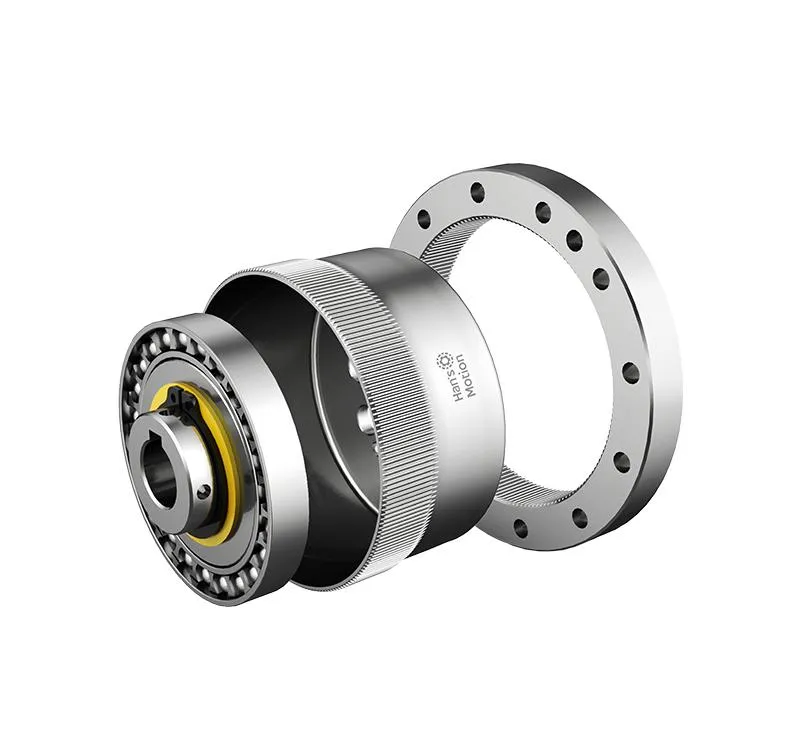

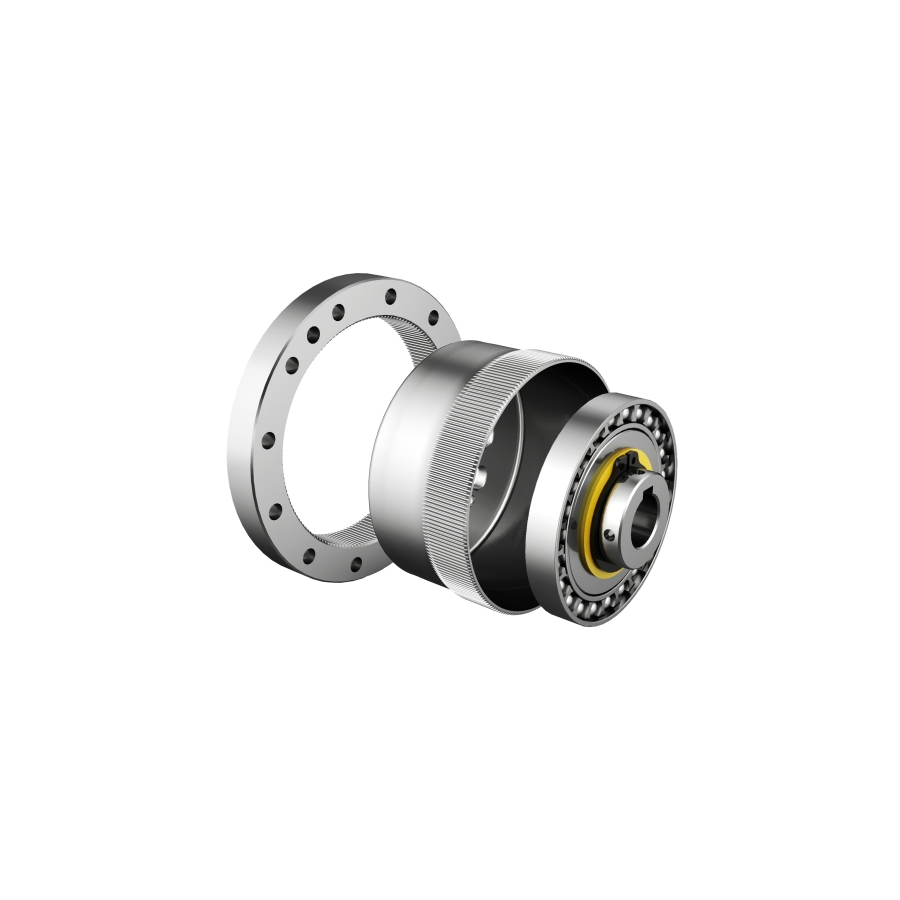

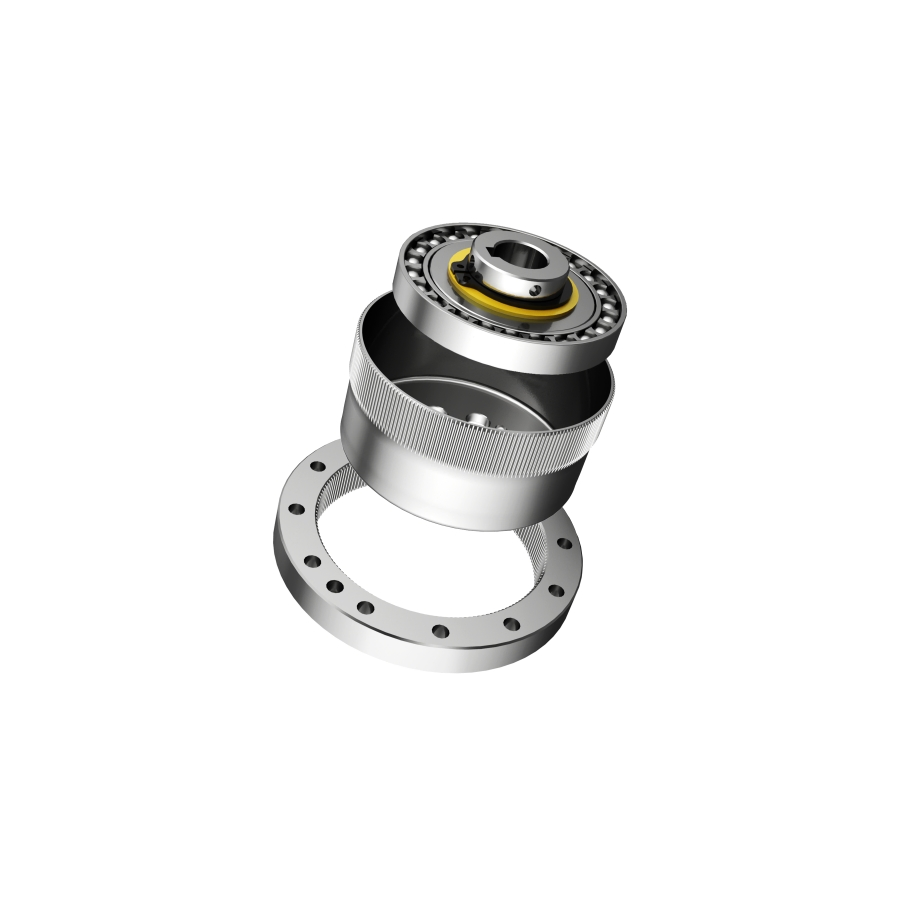

Aproveche la potencia del principio de desaceleración con el reductor armónico de la serie HMCG-I. La rueda flexible, la rueda rígida y el generador de ondas funcionan de forma conjunta para una transmisión de movimiento precisa y eficaz.

Especificaciones del producto

Nombre del producto: Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico

Sectores aplicables: Maquinaria, Maquinaria Agrícola, automóvil, Robot

Superficie de diente endurecido: Sí

Tipo de instalación: Tipo horizontal

¡Actualícese al futuro de la precisión y la eficiencia hoy con el reductor armónico de la serie HMCG-I!

Parámetros del producto

Modelo	Relación de reducción	Par nominal a la entrada 2000r/min	Par máximo admisible en arranque/parada	Valor máximo admisible del par de apriete de carga	par máximo admisible instantáneo	Permssibie max.input velocidad de rotación	Velocidad de rotación admisible de ave.input	Juego (arco seg)	Precisión de transmisión (arco seg.)
Modelo	Relación de reducción	Nm	Nm	Nm	Nm	r/min	r/min	≤	≤
14	50	7	23	9	46	8000	3500	20	90
	80	10	30	14	51			20	90
	100	10	36	14	70			10	90
17	50	21	44	34	91	7000	3500	20	90
	80	29	56	35	113			20	90
	100	31	70	51	143			10	90
20	50	33	73	44	127	6000	3500	20	60
	80	44	96	61	165			20	60
	100	52	107	64	191			10	60
	120	52	113	64	161			10	60
25	50	51	127	72	242	5500	3500	20	60
	80	82	178	113	332			20	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	20	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
40	50	178	523	255	892	4000	3000	10	60
	80	268	675	369	1270			10	60
	100	345	738	484	1400			10	60
	120	382	802	586	1530			10	60

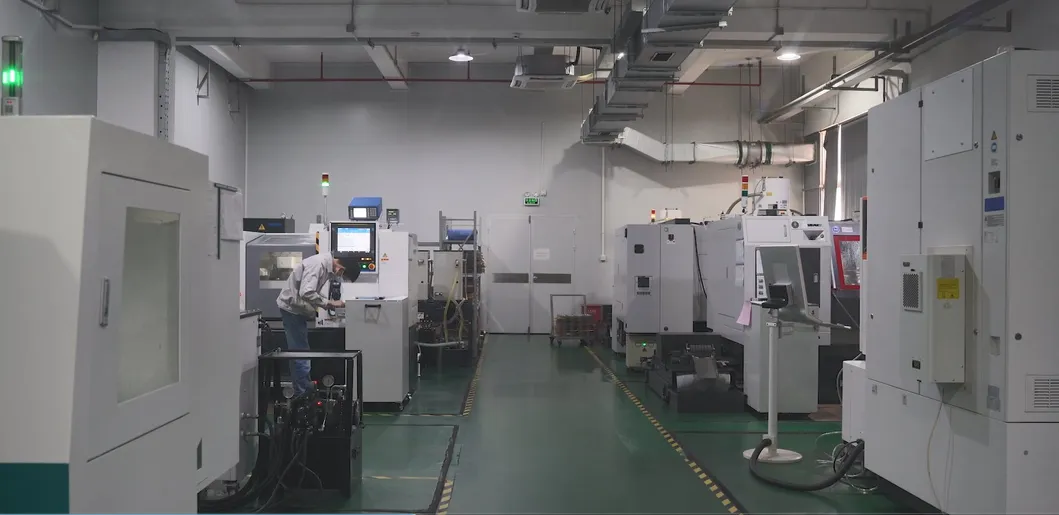

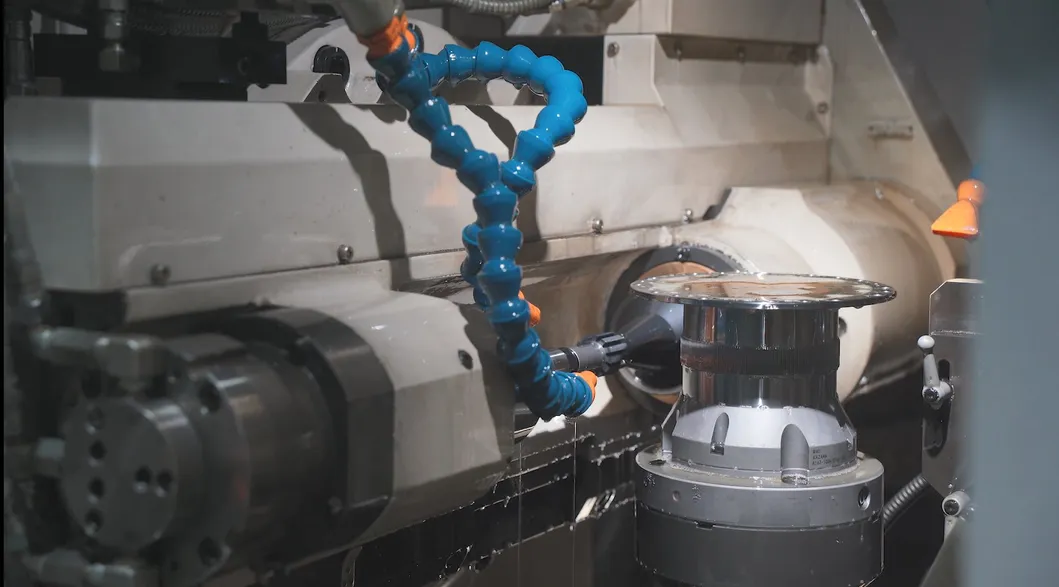

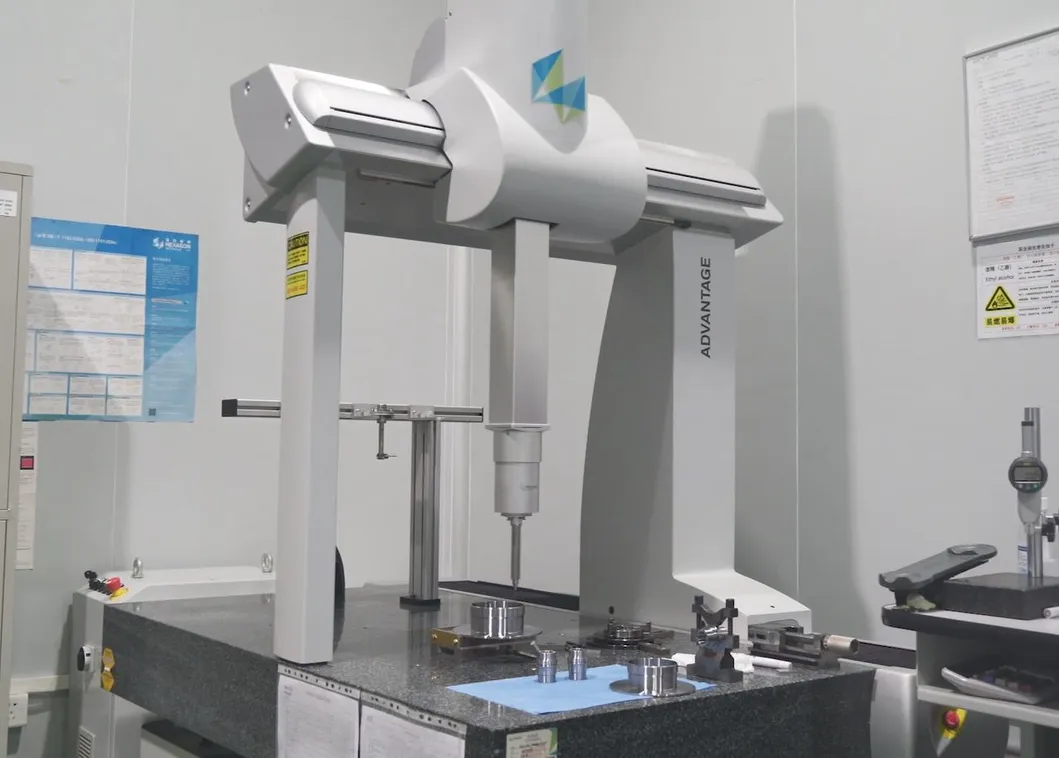

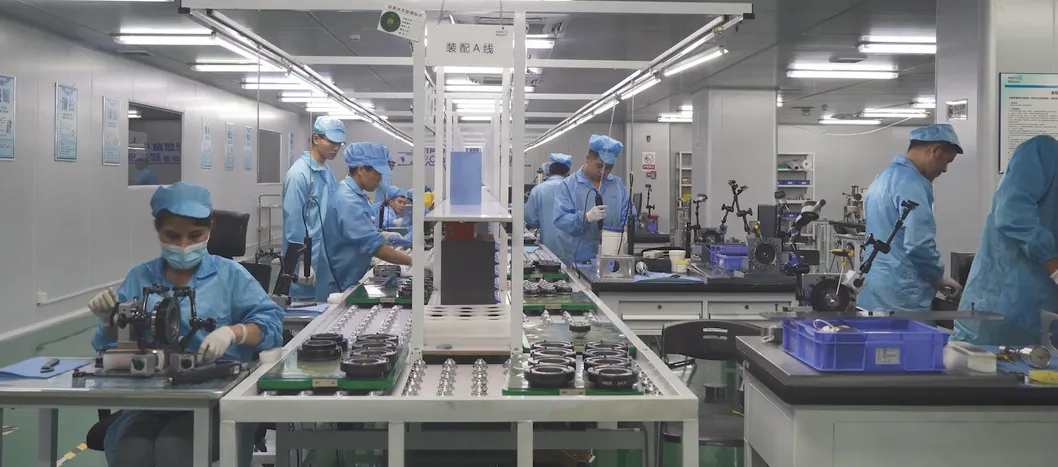

Perfil de la empresa

Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico

Presentamos el reductor de precisión Hmcg Harmonic de la serie Ultra-Thin de Robot Industrial. Revolucione su maquinaria con esta tecnología de vanguardia diseñada para proporcionar un rendimiento y una fiabilidad inigualables.

Características:

Superficie de dientes endurecida para mayor durabilidad y longevidad
Diseño de instalación horizontal para una integración sencilla
Excepcionales capacidades de reducción de velocidad
Tecnología avanzada de caja de cambios para un funcionamiento suave y preciso

Aplicaciones:

Maquinaria y maquinaria agrícola
Coches y robots
Máquinas herramienta CNC
Maquinaria de embalaje y maquinaria de impresión
Equipo de automatización y robots de unión
Equipo médico
AGV (Vehículos de Guiado Automático)

Mejore su maquinaria con el reductor de precisión armónica Hmcg de la serie Ultra-Thin Robot Industrial y consiga nuevos niveles de eficiencia y productividad.

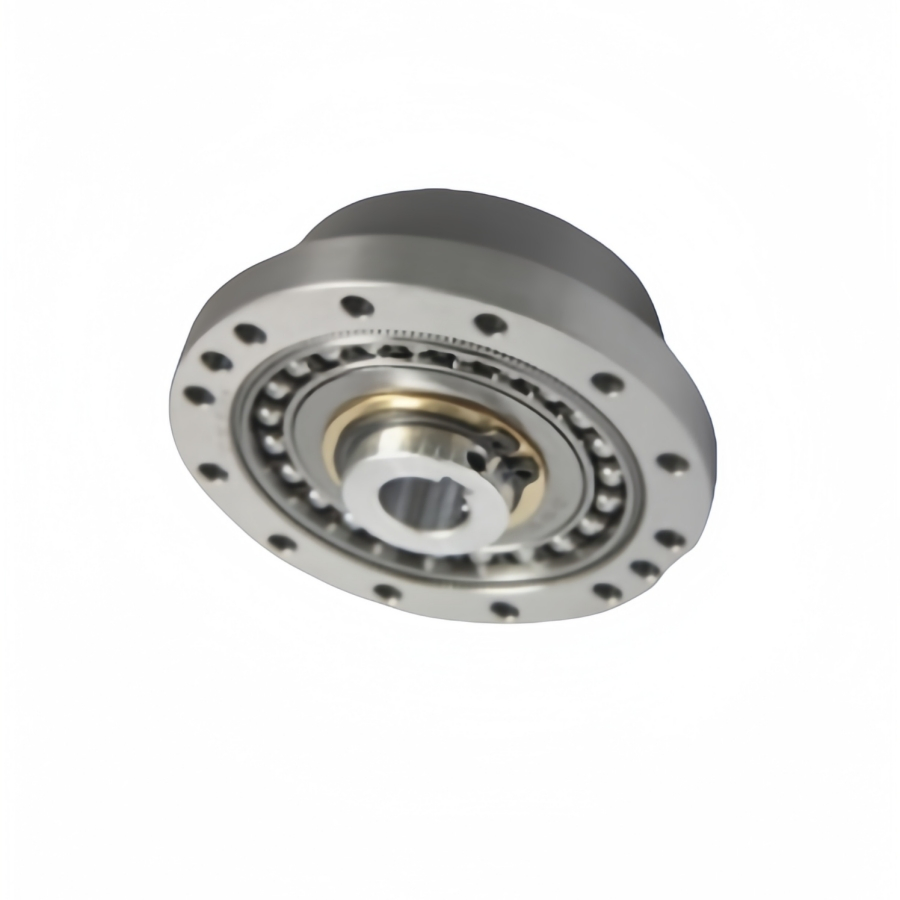

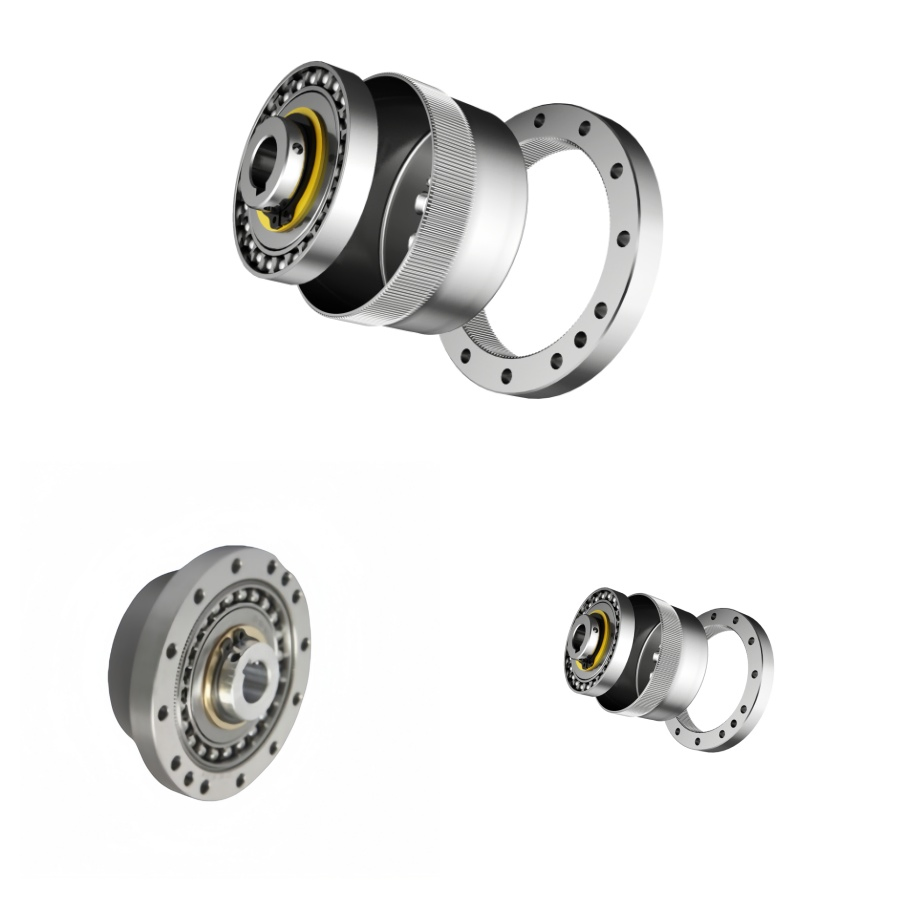

Fotos detalladas

PREGUNTAS FRECUENTES

¿Qué es el reductor armónico de la serie HMCG-I?

El reductor armónico de la serie HMCG-I es un dispositivo de reducción de velocidad de precisión diseñado para equipos de alta tecnología como robótica industrial, aeroespacial y sistemas de automatización que requieren un diseño ultra-delgado y alta precisión.

¿Cuáles son las principales aplicaciones de esta serie de reductores?

Se utiliza principalmente en robots industriales, máquinas herramienta CNC, vehículos de guiado automático (AGV), maquinaria de embalaje e impresión, equipos de automatización, robots de unión y dispositivos médicos.

¿Cómo funciona el principio de transmisión armónica?

Funciona mediante la deformación elástica controlada de la rueda flexible provocada por el generador de ondas, lo que permite engranar de manera continua con la rueda rígida para transmitir movimiento y potencia con un juego mínimo y alta eficiencia.

¿Qué ventajas ofrece el diseño ultrafino de este reductor?

El diseño ultrafino permite una instalación compacta en espacios reducidos, reduciendo significativamente el peso total del conjunto de la articulación del robot sin comprometer el torque ni la rigidez torsional.

¿El reductor HMCG-I tiene dientes endurecidos?

Sí, cuenta con una superficie de diente endurecida para garantizar una excelente resistencia al desgaste, mayor vida útil y un funcionamiento estable bajo condiciones de trabajo continuas.

¿Qué relaciones de reducción están disponibles para el modelo HMCG-I?

La serie ofrece múltiples relaciones de reducción que varían típicamente de 50 a 120, lo que permite a los diseñadores seleccionar la combinación perfecta de velocidad y torque según los requisitos de su aplicación.
