Información Básica
No. de Modelo.
ZRDDR-150140-10-200-DMC
Función
Arranque, Control
Protección de la carcasa
Tipo de protección
Número de polos
28
Certificación
ISO9001, CCC
Marca
zrt
fuente de alimentación
motor de accionamiento directo
operación
alta precisión
torque continuo
8n.m
corriente continua
3.5arms
velocidad máxima
200rpm
resolución del codificador
8388608pluse/Rev
nivel de protección
20ip
Paquete de Transporte
caja de madera
Especificación
150*140
Marca Comercial
zrt
Origen
China
Capacidad de Producción
10000/año

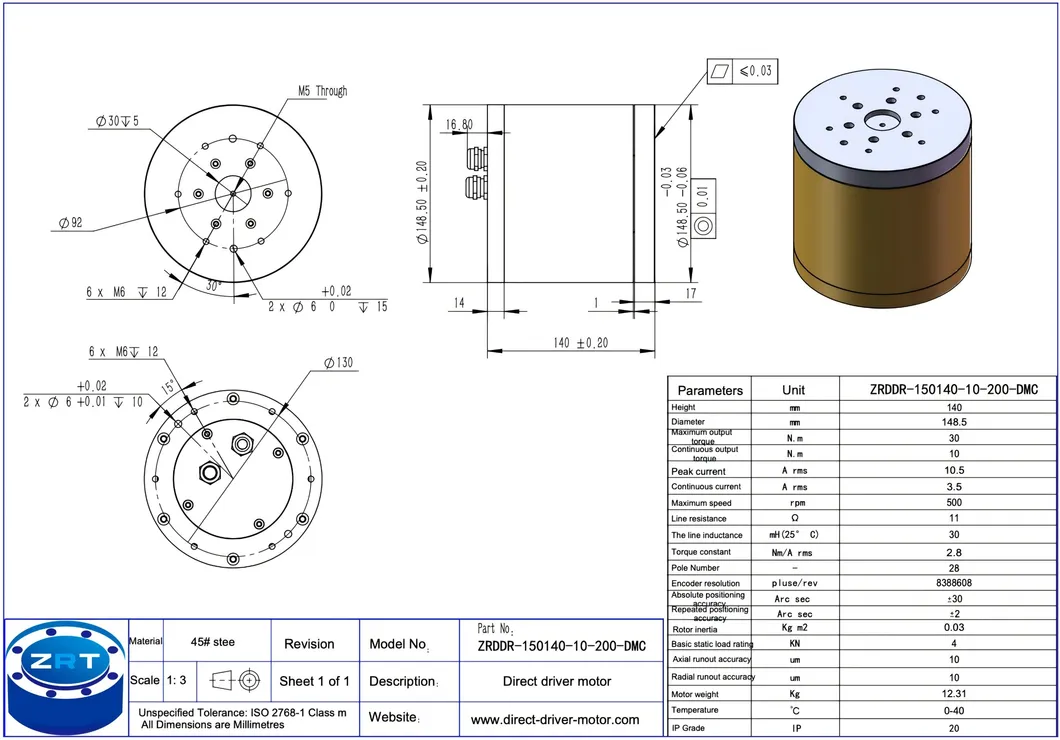

Dibujo de producto

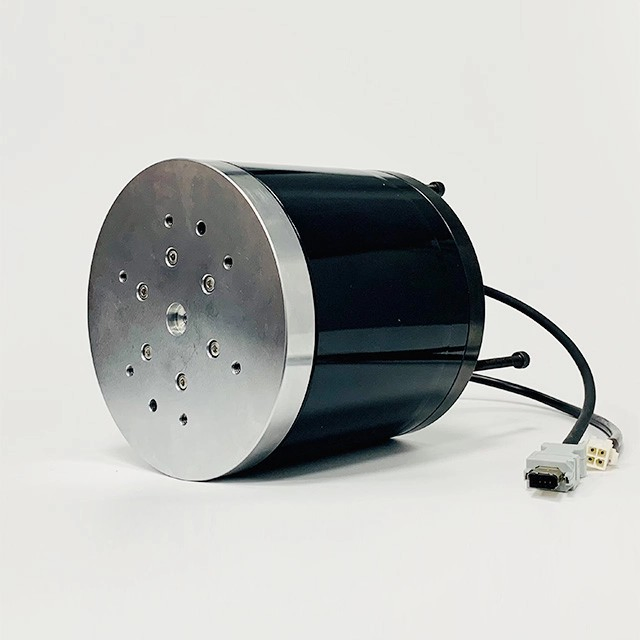

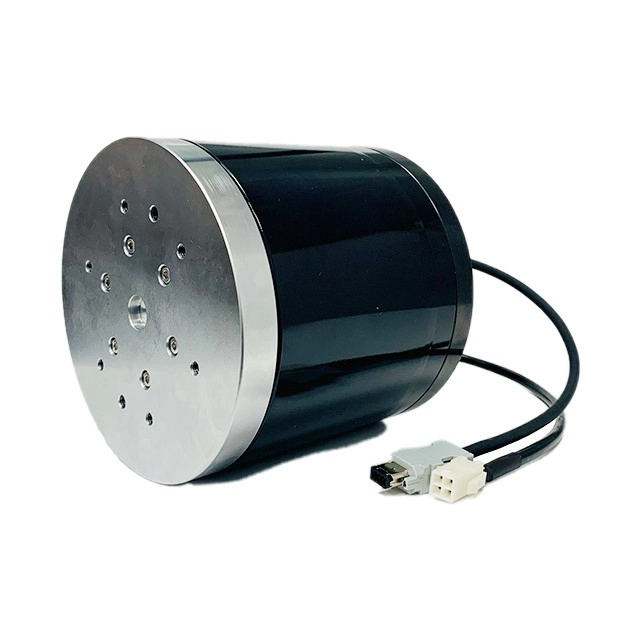

Descripción del producto
Los motores rotativos de accionamiento directo (DDR) son motores diseñados para accionar cargas directamente sin necesidad de ningún mecanismo de transmisión, como engranajes o correas. Estos motores también se denominan motores de par motor. Utilizan imanes permanentes de alta energía para generar un par alto. Se ofrecen varios tipos de DDRs, también se diseñan motores de accionamiento directo personalizados de acuerdo con las especificaciones. Todos los motores rotativos de accionamiento directo están equipados con codificadores ópticos. Con una mayor resolución de encoder tras interpolación, los motores rotativos pueden satisfacer sus necesidades de precisión en cualquier tipo de aplicaciones exigentes.
| Parámetros |
Unidad |
ZRDDR-150140-10-200-DMC |
| Altura |
mm |
140 |
| Diámetro |
mm |
148,5 |
| Par de salida máximo |
N.m |
30 |
| Par de salida continuo |
N.m |
10 |
| Corriente máxima |
A rms |
10,5 |
| Corriente continua |
A rms |
3,5 |
| Velocidad máxima |
rpm |
500 |
| Resistencia de línea |
Ω |
11 |
| La inductancia de línea |
MH (25°C) |
30 |
| Constante de par |
Nm/A rms |
2,8 |
| Número de polo |
- |
28 |
| Resolución del codificador |
pluse/rev |
8388608 |
| Precisión absoluta de posicionamiento |
Arco Sec |
±30 |
| Precisión de posicionamiento repetida |
Arco Sec |
±2 |
| Inercia del rotor |
Kg m2 |
0,03 |
| Capacidad de carga estática básica |
KN |
4 |
| Precisión de descentramiento axial |
um |
10 |
| Precisión de descentramiento radial |
um |
10 |
| Peso del motor |
Kg |
12,31 |
| Temperatura |
ºC |
0-40 |
| Grado de IP |
IP |
20 |

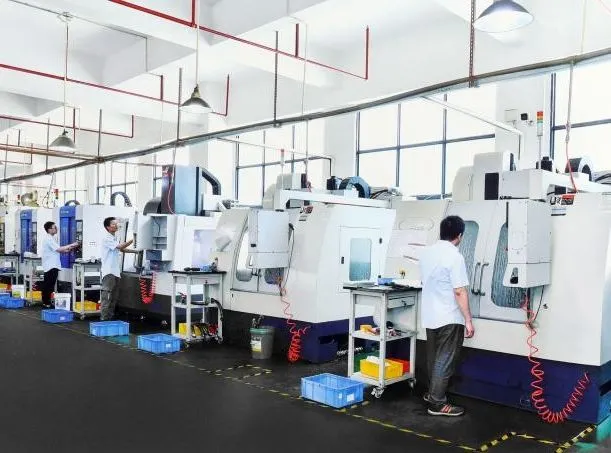

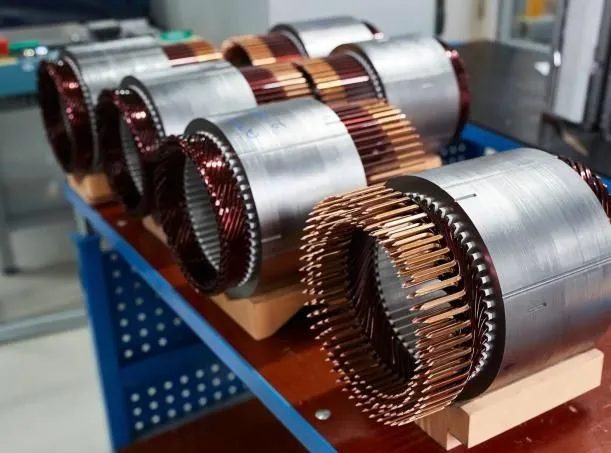

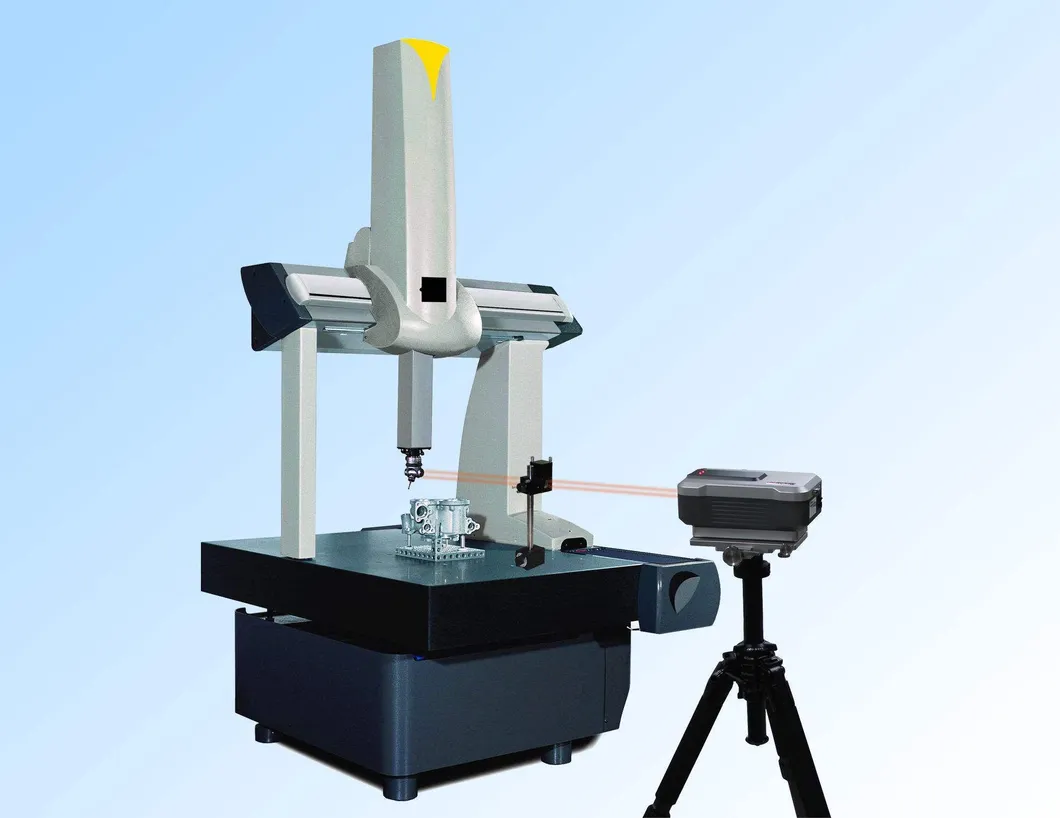

Fábrica y Certificación
Nuestras ventajas
- Rango de par versátil de 5~1500 N-m, comúnmente utilizado
- Capaz de alcanzar velocidades de hasta 6000rpm para diversas aplicaciones de par alto y baja velocidad
- La potencia de salida de hasta 3000W cumple con las demandas de la mayoría de las aplicaciones
- El dispositivo opcional de retroalimentación de encoder sinusoidal de alta precisión garantiza la precisión y repetibilidad en 2 arcsec
- Conecte directamente las cargas sin necesidad de mantenimiento de la multiplicadora, la correa o la polea
- Consiga cero holgura y cumplimiento de carga para mejorar el rendimiento del sistema
- Los diseños de cojinetes simples y dobles minimizan la fricción estática
- Clase de protección IP65 y IP67 para funcionamiento a prueba de polvo y resistente al agua
- Certificaciones CE y ROHS
- Equipado con controlador de temperatura integrado para protección contra sobrecalentamiento
- La eliminación de los componentes de acoplamiento reduce el tamaño de la máquina
- Opciones de personalización disponibles.
Perfil de la empresa
Usos del producto
Los motores de par se utilizan comúnmente en diversas industrias como la producción de semiconductores, medios ópticos, máquinas herramientas CNC de precisión, montaje y pruebas de automóviles, fabricación de cristal líquido, dispositivos de laminación de pantalla, producción de baterías de litio, impresión de gama alta, y equipo médico de precisión micro.
Preguntas Frecuentes
¿Ofrecen servicio personalizado de motores rotativos de accionamiento directo?
Sí, podemos proporcionar un servicio personalizado de motor DDR hasta que la personalización sea satisfactoria. Hemos proporcionado con éxito casos personalizados para lotes de equipo doméstico de empresas cotizadas.
¿Tienen unidades de control o controladores compatibles disponibles?
Sí, podemos ofrecer soluciones compatibles con marcas chinas o diseñar motores de accionamiento directo según la marca de su controlador.
¿Cómo puedo realizar el pago de mi pedido?
Aceptamos transferencias bancarias mediante T/T (Transferencia Telegráfica).
¿Con qué certificaciones cuentan sus productos?
Hemos aprobado la norma de calidad ISO9001 (auditado por SGS), y obtenido las certificaciones CE/ROHS, además de la certificación de crédito de nivel 3A.
¿Qué cobertura y términos ofrece su garantía?
Nuestra garantía es de 24 meses. Normalmente, nuestro soporte de posventa incluye:
- Soporte técnico permanente durante toda la vida útil del producto.
- Suministro disponible de piezas de repuesto pagadas en cualquier momento necesario.
¿Cuáles son los plazos de entrega y métodos de embalaje estimados?
El plazo de entrega estimado varía según la cantidad del pedido:
- 1 a 10 juegos: 20 días
- 11 a 50 juegos: 25 días
- 51 a 100 juegos: 30 días
- Más de 100 juegos: A negociar.
Cada motor se embalará individualmente en cajas de cartón de alta calidad o, si es requerido, en cajas de madera contrachapada, realizando los envíos a través del puerto de Guangzhou o Shenzhen.
