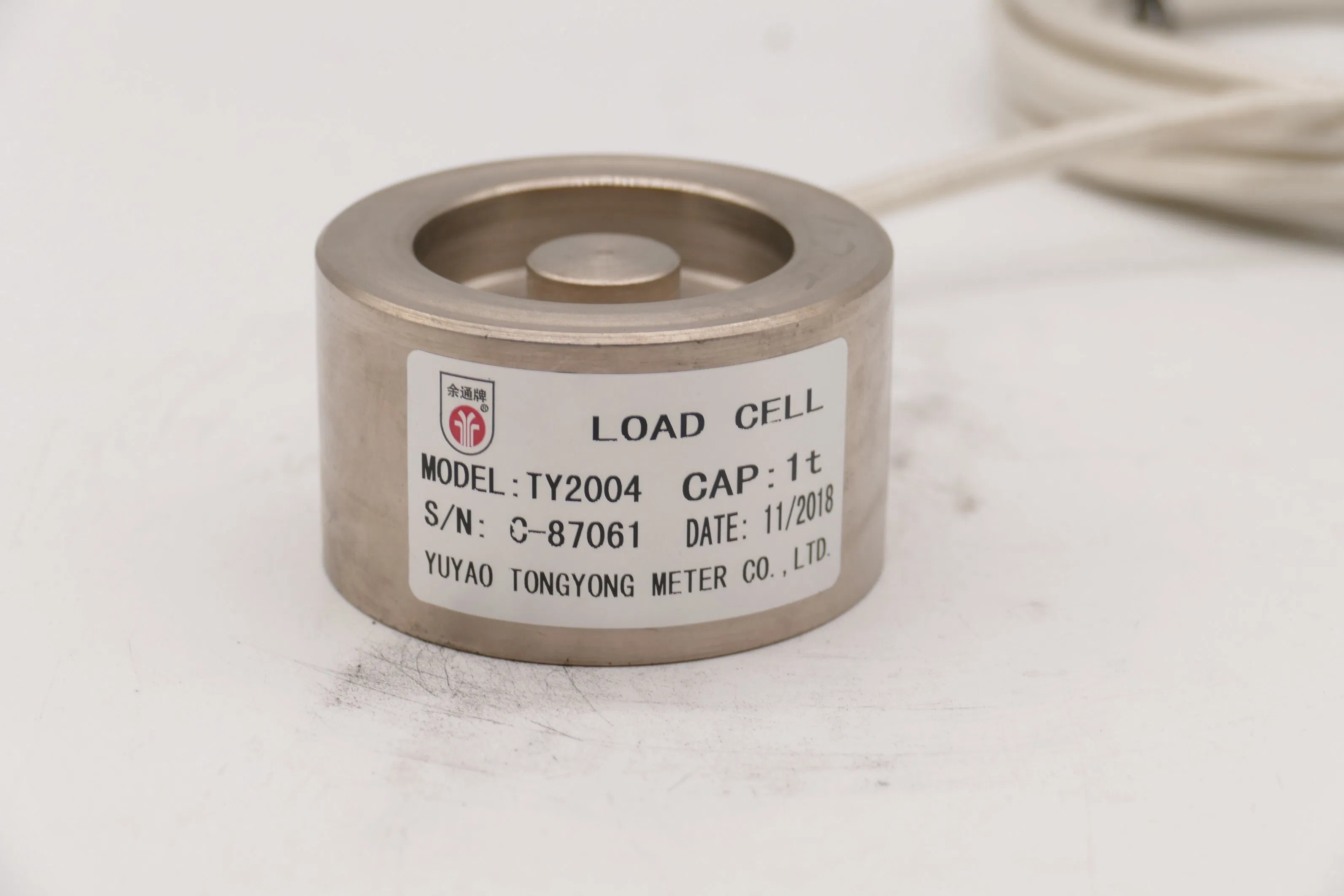

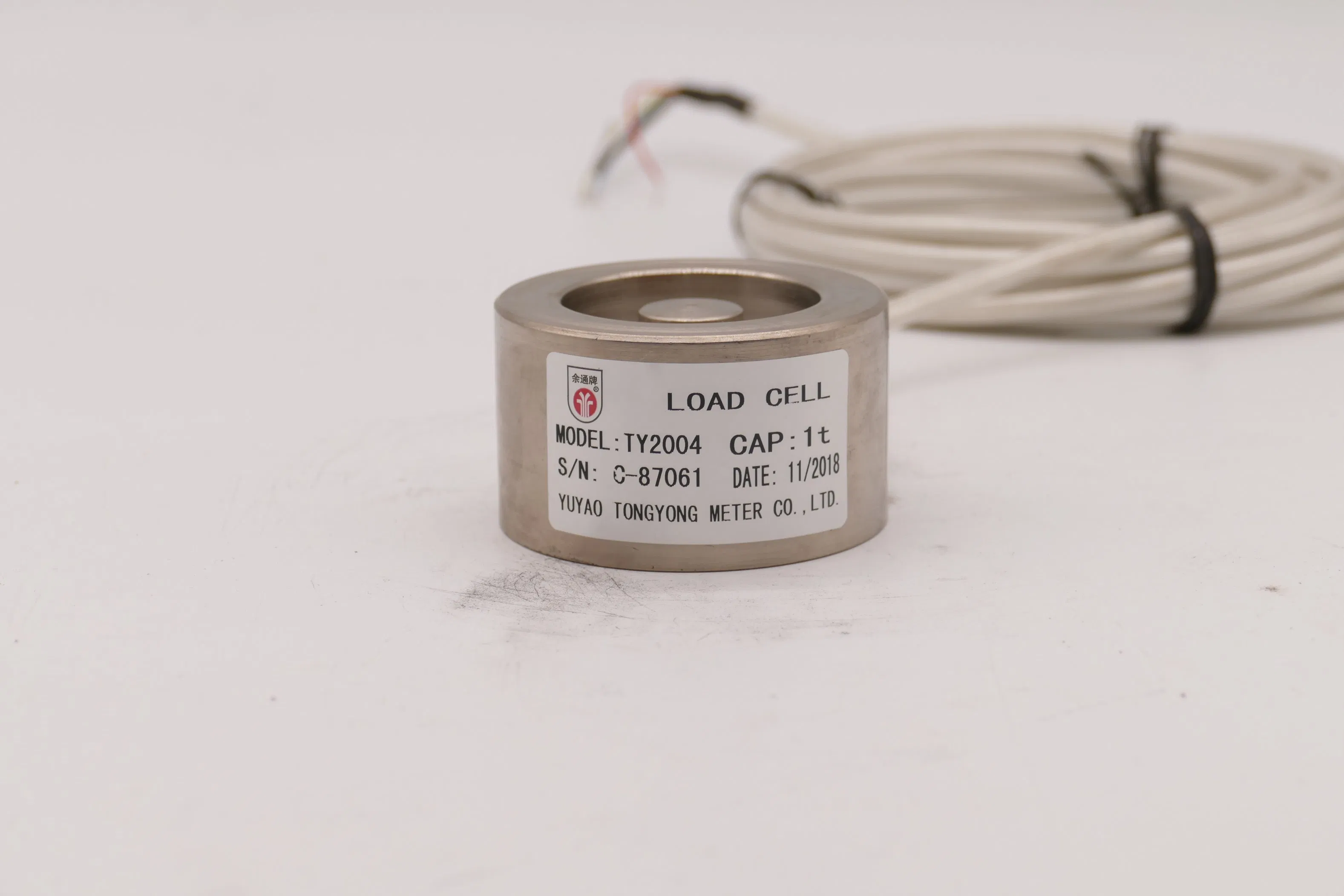

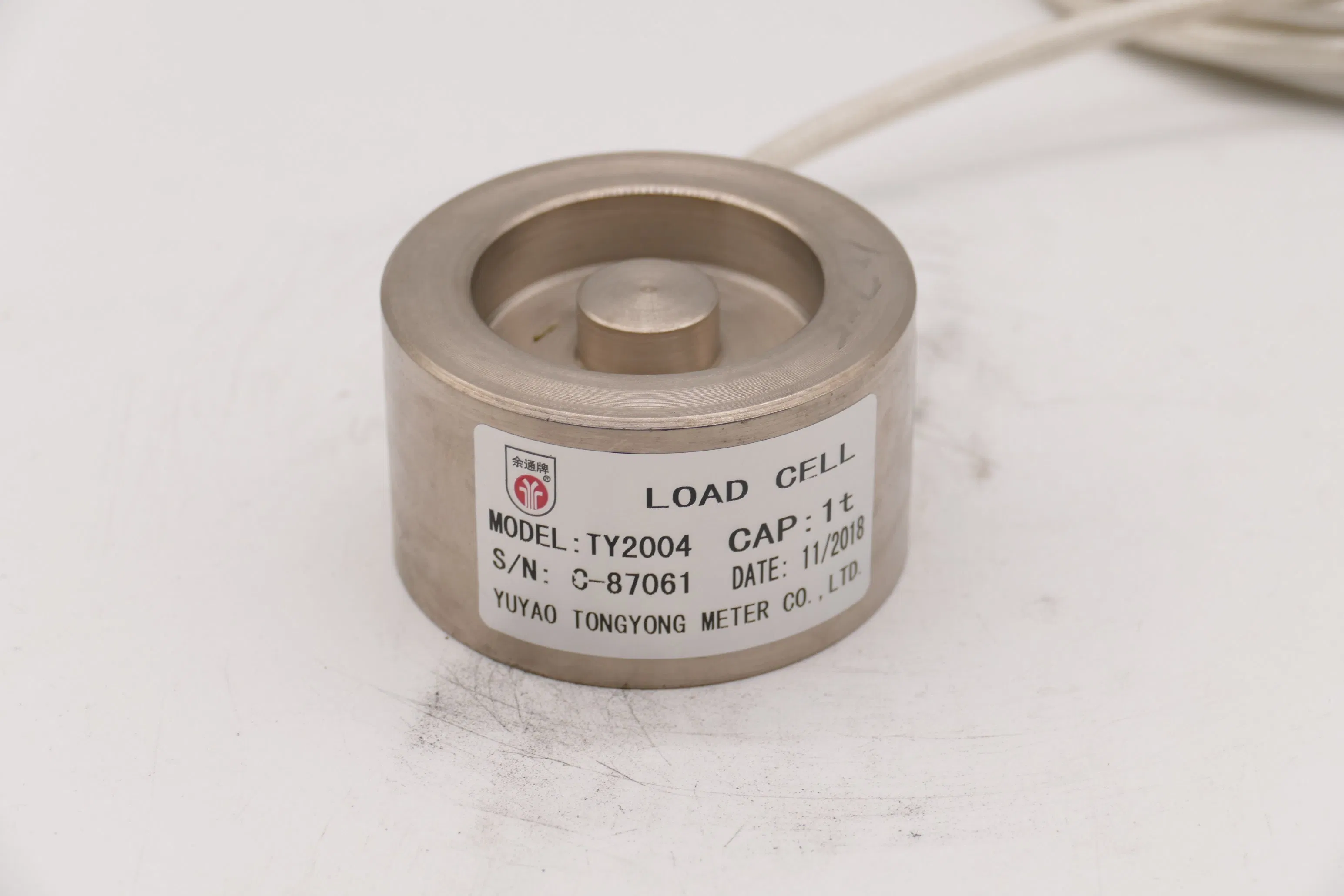

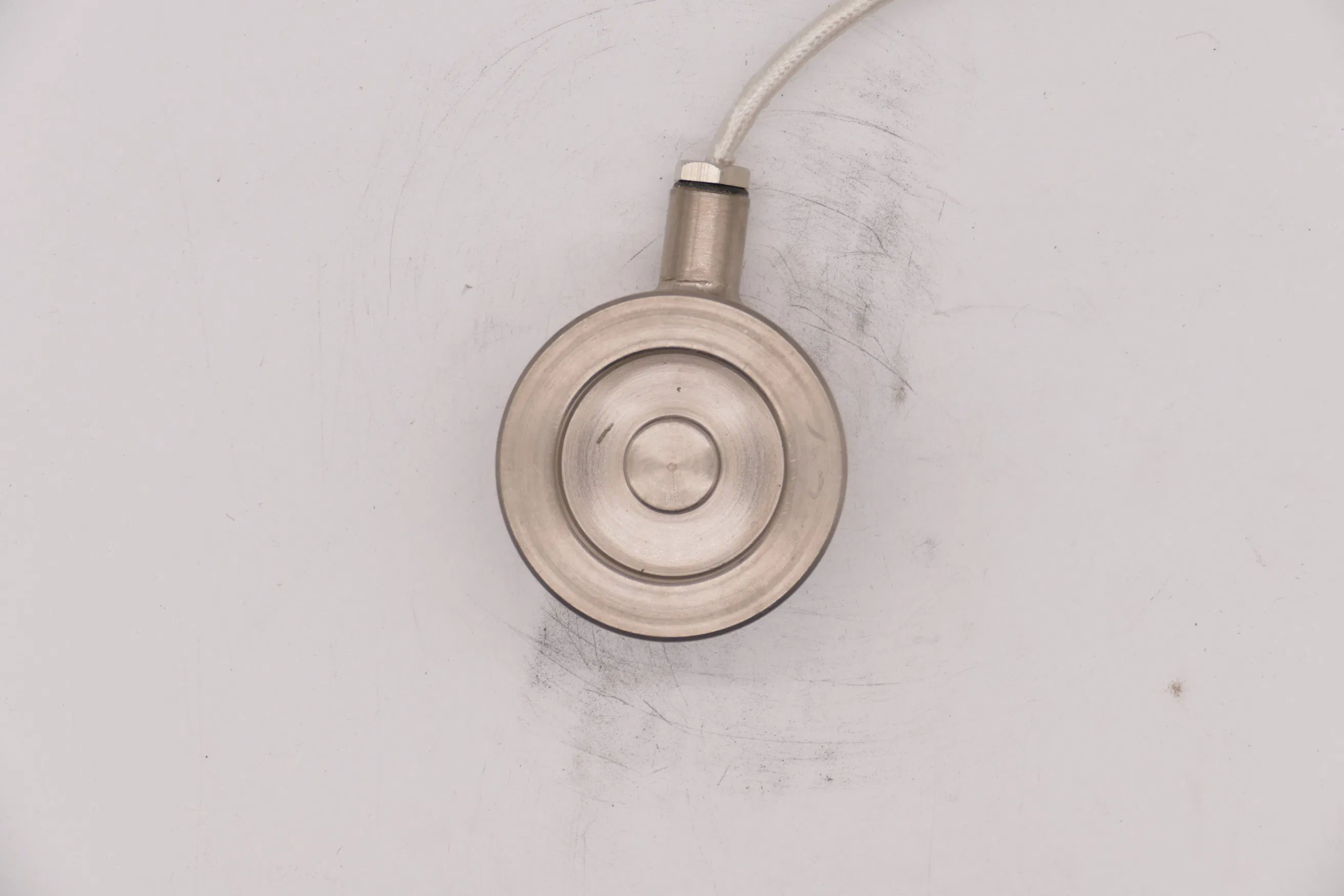

La celda de carga Pancake serie HMD2004 está fabricada de acero de aleación de alta rigidez basado en la tecnología de medición de deformación de lámina con salida de señal de mV que es proporcional a la fuerza aplicada. Las células de carga Pancake pueden usarse para mediciones de tensión y fuerza de compresión, la estructura de perfil bajo también lo hace adecuado para la fuerza en línea supervisión.
La célula de carga de pancake se ofrece en capacidades amplias de 0,5t a 500t. Esta célula de carga de perfil bajo está diseñada con un orificio roscado que atraviesa el centro del transductor que puede usarse para montar accesorios como botones de carga, pernos de anilla u otros adaptadores para la carga de fuerza, esto hace que el radio células de carga de tipo muy adaptables a varios casos.

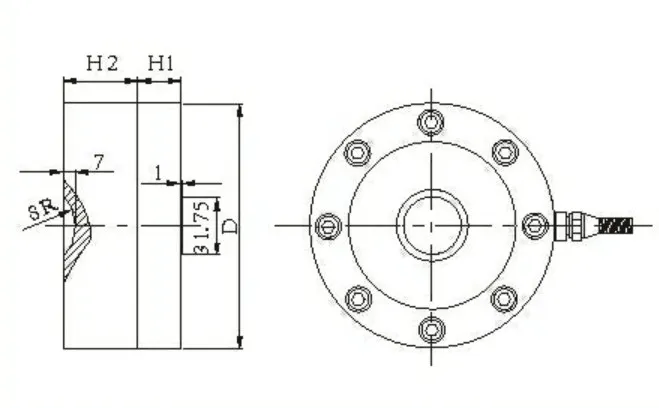

| Capacidad (t) | D | H1 | H2 | SR |
|---|---|---|---|---|
| 2 ~ 5 | ∅106 | 19 | 32 | 16 |
| 10 | ∅138 | 24 | 57 | 25 |
| 20, 25 | ∅165 | 24 | 57 | 25 |
| 30 | ∅165 | 29 | 57 | 30 |
| 40 | ∅165 | 29 | 65 | 30 |
| MODELO | HMD2004LCD |
| ERROR COMPLETO | C3 0,02 0,03 |
| SENSIBILIDAD DE SALIDA MV/V | 2,0±0,25% |
| NO LINEALIDAD %F.S | ± 0,02 ± 0,03 |
| REPETIBILIDAD %F.S | 0,02 0,02 |
| HISTÉRESIS %F.S | ± 0,02 ± 0,03 |
| FLUENCIA (30min)%F.S. | ± 0,02 ± 0,03 |
| EFECTO TEMP. EN CERO %F.S/10ºC. | ≤0,002 ≤0,003 |
| EFECTO TEMP. EN SALIDA %F.S/10ºC. | ≤0,002 ≤0,003 |
| SALIDA CERO %F.S. | ±1 ±1 |
| RESISTENCIA DE ENTRADA Ω | 780±30 |
| RESISTENCIA DE SALIDA Ω | 700±3 |
| RESISTENCIA DE AISLAMIENTO MΩ | ≥5000 |
| TENSIÓN DE EXCITACIÓN V (CC/CA) | 5~12V |
| RANGO DE TEMPERATURA DE FUNCIONAMIENTO ºC | -30~+80 |
| CAPACIDAD DE SOBRECARGA %F.S. | 150 |
| CAPACIDAD | 2~50t |
| GRADO DE PROTECCIÓN | IP66 |
La celda de carga de tipo pancake está diseñada para medir fuerzas tanto de tensión como de compresión con alta precisión.
Se ofrece en una amplia gama de capacidades que va desde las 0,5 toneladas hasta las 500 toneladas (0,5t a 500t).
Está fabricada de acero de aleación de alta rigidez o acero inoxidable, garantizando una excelente durabilidad y rendimiento bajo condiciones industriales exigentes.
Es ideal para la medición de fuerza en máquinas de inyección-moldeo, prensas y equipos de prueba de materiales, así como para el pesaje de tanques, recipientes y tolvas.
El modelo HMD2004 cuenta con un grado de protección IP66, lo que asegura una óptima resistencia al ingreso de polvo y agua.
Sí, cuenta con opciones de montaje versátiles a través de su orificio roscado central, permitiendo adaptar accesorios como botones de carga, pernos de anilla o placas de tracción de tensión.
